Терморезистор

Мнениеот apchih » Чет 12 окт 2017 20:56


Здравейте,

Искам да ремонтирам един терморегулатор за парно от Ситроен Ксара. След свалянето на транзисторите забелязах, че липсва една част, която се оказа, че е някакъв терморезистор, приличащ на хапче ...

Някой има ли представа, как точно се води този терморезистор, защото не намирам нищо подобно?


Благодаря!




Потребителски аватар
milmar
VW експерт
VW експерт
Мнения: 4532
Регистриран на: Съб 22 мар 2008 2:57
Автомобил: Passat B4 and B6 Variant
Двигател: 1Z and CBDC
Местоположение: Русе

Re: Терморезистор

Мнениеот milmar » Пет 13 окт 2017 14:16


Ами много зависи каква е ролята на този елемент в схемата на устройството, така бих опитал да отгатна какво точно представлява този цилиндър.

В такив вид цилиндри има например позистори. Това са резистори със силно положителен температурен коефициент. Това значи, че с повишаване на температурата, съпротивлението им нараства много бързо. Ползват се подобни позистори в размагнитващата верига на старите CRT телевизори, както и в блокировката на бравите в някои перални.
И аз търся такова чудо за моята пералня, защото вече няколко пъти сменям цялата брава заради дефектирал позистор, не мога да намеря. А аз се занимавам с производство на електроника и имам опит в доставката на електронни компоненти, няма :smile .


Потребителски аватар
apchih
Мнения: 519
Регистриран на: Сря 07 фев 2007 22:12
Автомобил: Ford Mondeo MK4 TDCi
Двигател:
Местоположение: София

Re: Терморезистор

Мнениеот apchih » Пет 13 окт 2017 15:58


От това, което успях да намеря в интернет пространството, това било някакъв термистор 18 ohm, който служи за защита на транзисторите ... при прегряването им, явно прекъсва някаква верига. Обаче не намирам нищо с такава форма и стойност.


Потребителски аватар
HYUGO
Мнения: 40
Регистриран на: Сря 07 апр 2010 9:51
Автомобил:
Двигател:
Местоположение: В.Търново

Re: Терморезистор

Мнениеот HYUGO » Пет 13 окт 2017 16:58

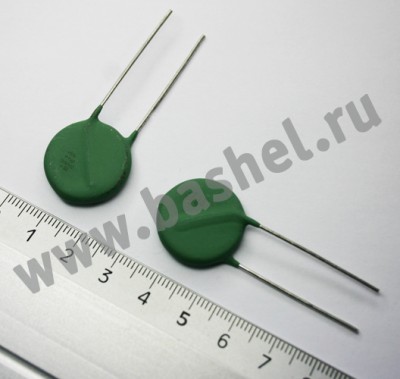

Ами намираш един с подобни параметри с изводи като този на снимката, отстраняваш изолацията и изводите и
"хапчето" е готово ....
Прикачени файлове


Потребителски аватар
kris11
VW експерт
VW експерт
Мнения: 12385
Регистриран на: Нед 06 фев 2005 23:04
Автомобил: VW Sharan 7M8
Двигател: ADY_DBU_LPG LANDIRENZO OMEGAS
Местоположение: Варна
Контакти:

Re: Терморезистор

Мнениеот kris11 » Съб 14 окт 2017 17:58


milmar написа:
И аз търся такова чудо за моята пералня, защото вече няколко пъти сменям цялата брава заради дефектирал позистор, не мога да намеря.

Само от русийско може.евентуално от Украйна , но не съм попадал на предлагане. Но пък търговията с тях е отврат.


Потребителски аватар
apchih
Мнения: 519
Регистриран на: Сря 07 фев 2007 22:12
Автомобил: Ford Mondeo MK4 TDCi
Двигател:
Местоположение: София

Re: Терморезистор

Мнениеот apchih » Вто 17 окт 2017 10:48


HYUGO написа:Ами намираш един с подобни параметри с изводи като този на снимката, отстраняваш изолацията и изводите и
"хапчето" е готово ....


Намерих 15 ома горе долу с тази големина. Ще сменя транзисторите и ще тествам с този термистор. Благодаря.


Потребителски аватар
milmar
VW експерт
VW експерт
Мнения: 4532
Регистриран на: Съб 22 мар 2008 2:57
Автомобил: Passat B4 and B6 Variant
Двигател: 1Z and CBDC
Местоположение: Русе

Re: Терморезистор

Мнениеот milmar » Вто 17 окт 2017 14:20


Параметрите на един температурозависим резистор не са само стойността му при 25 "C. Те имат още важни параметри като положителен или отрицателен температурен коефициент на съпротивлението, понякога е важен и допустимия максимален ток.
Понякога, съобразно отицателен или съответно положителен коефициент на темп. зависимост, ги наричат термистори и позистори. Най-малкото това трябва да се спази.
