мигачи-комфорт....

[Petyoffy]

Да това е монтажния блок с предпазителите и релетата гледан отзад. Цветовете отговарят на цвета на куплунзите.

Още малко инфо тук

[Syncro]

И аз съм оборудван.Още една екстра прибавихме на Голф-а.
Понеже изпитах някои затруднения реших да пусна малко снимков материал.
Буксата където се намират и трите кабела /L,R и SW/ се намира точно под контактния ключ:

Кабелите са на пинове:
2- SW /черен с бяла ивица и зелени точки/
3- R /черен с бяла ивица/
7 - L /черен със зелена ивица/

12V - взема се от буксата която излиза от патрона на ключа.Като се извади на челото й се виждат числата.№15 е нашият /черен/
Маса- от където и да е по шасито на автомобила
Задна светлина - взех го от снопа в шофьорския праг /черен със синя ивица/

Устройството не грее и аз съм го увил в изолирбанд и го захвърлих из кабеляците :D

Начин на програмиране

Благодарности на L&R и vw_Krasi_vw

[DimoNN]

на голф4 слагал ли е някой? може ли да опише стъпките? моля ако не сте слагали да не пишете изказвания като "ами то е същото като на другите коли"... интересува ме как да стигна до мигачите...

[anger]

на голф4 слагал ли е някой? може ли да опише стъпките? моля ако не сте слагали да не пишете изказвания като "ами то е същото като на другите коли"... интересува ме как да стигна до мигачите...

Аз съм слагал. Ами то си е направо същото, само дето снопа кабели не минава през шофьорския праг. Ако не се лъжа за мигачите цветовете са същите. Хваща ме яд, че не направих снимкова документация за Голф 4/Бора, но това е поправимо. Проведника за реверс е със същото съотношение синьо/черно, както на колегата Syncro. Ако не си сигурен за цвета му, поглени в снопа проводници към някой от стоповете и ще се ориентираш.

[DimoNN]

пич, извинявай ама никаква информация не ми даде... цвета е същия- проверих го, но наистина не минават през праговете... или минават но някак отвътре...затова мислех да си прекарам през прага кабелче, като го взема от стоповете... ти откъде прекара? знаеш ли от къде минава снопчето? за да стигна до куплунга на мигачите и ключа, кое се сваля? кората под волана с каква отверка се сваля (дълга и тънка кръстачка ли... ай такива подробности е интересуват...

[anger]

Пластмасите около волана се свалят с тънка и дълга отвертка. Ако имаш допълнително слагана аларма, то бъди сигурен, че някой преди теб е открил проводниците за ляв и десен мигач и се е прикачил към тях. По спомен са със зелени и бели точки, както на снимките по - горе.
Относно проводника за реверс, разгледай хубаво тук:
http://vwclub.bg/forum/viewtopic.php?p=1226796
Ще ползвам малко снимков материал на колегата gomez, ако няма нищо против:



Ето около тези букси търсиш кабела за реверс. Всъщност, прегледай всички снимки на колегата, за да добиеш представа кое къде се намира:
http://vwclub.bg/forum/viewtopic.php?t=81741
Вижда се, че имаш желание, иска се само малко познание по жичките и си ти

[DimoNN]

ами мерси пич, купих си отверка кръстачка малка дълга и стана .. иначе кабелче ще си пусна от стоповете че най-лесно, а за мигачите от лостовете ще намеря вече видях буксите... утре ще се занимавам и ще пусна снимки... захранване (+) дали може да се вземе от CDто??? не мога да махна долната кора на волана и затова нямам достъп до буксата на ключа...

[anger]

захранване (+) дали може да се вземе от CDто???

Може, но е добре да е през контактния ключ. Най - правилно е да се вземе от предпазител 15.

[DimoNN]

захранване (+) дали може да се вземе от CDто???

Може, но е добре да е през контактния ключ. Най - правилно е да се вземе от предпазител 15.

ти от къде го взе (+)?

[anger]

Бушон 15.

[DimoNN]

да, ама не!... предпазител 15 е за километража и е постоянно 12V!... аз го взех от предпазителя за мигачите (номер 2)... вече съм готов за прикачване на устройството

ПП. Такааа, гъзарийката е монтирана вече и работи пирфекциозно:)))) Благодарности на Syncro за описанието на цветовете на кабелите... при Г4 са същите!... изводите на мигача си ги извадих от буксата дето е за лоста на мигачите, кабелче за задна си пуснах от левия стоп и както съм писал по-горе + го взех от предпазител 2...

[sashot]

Всички сигнали за устройството, с изключение на този за заден ход взех от буксата за релето на аварийните светлини. Всъщност то е реле и за мигачите, но го нарекох условно така, защото е в корпуса на копчето на аварийните.
Захранване 12В - Контакт 6, цвят на кабела черен със зелена ивица.
Маса - Контакт 5, цвят на кабела кафяв.
Ляв мигач - Контакт 3, цвят на кабела черен с бяла ивица.
Десен мигач - Контакт 2, цвят на кабела черен със зелена ивица.
Лост/ключ мигачи - Контакт 1, цвят на кабела черен с бяла и зелена ивица. (при мен беше черен с бяла ивица, допълнително маркиран с боя със зелени точки).

Сигналът за заден ход взех от комутационния блок вляво от краката на водача. За да се стигне до него се сваля кръгла предпазна капачка, отвова се винт и се измъква пластмасовия панел. Кабелът е син с червена ивица и е отпред.

Самата платка, поставена в пластмасова кутийка поставих в нишата зад радиото. При мен там има много място.

[deversant]

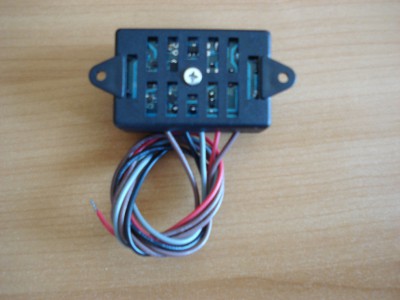

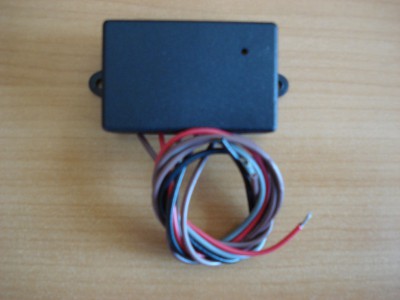

Ето и моето устройство,скоро ще се монтира трайно на колата!

Ето и монтажа,както и клипче как работи!
viewtopic.php?f=5&t=294856&p=3390905#p3390905

[MiroKirev]

Прегледах всичките коментари, но нямаше нищо със схема на самото реле...
Та аз съм решил (но яко не намеря помощ няма да стане ) да сложа модул за тази благинка, но нещо не успявам да се ориентирам кое, къде да сложа...т.е. пробвах с мултицета да разбера като давам ляв или десен мигач кое къде отива, но нещо не успявам
Та молбата ми е, ако някай знае на аварийните, кой кабел/номер на какво отговаря и ми го спдели, ще съм безкрайно благодарен.

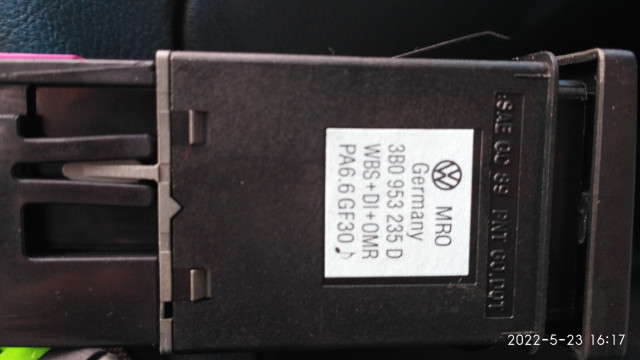

- това е релето

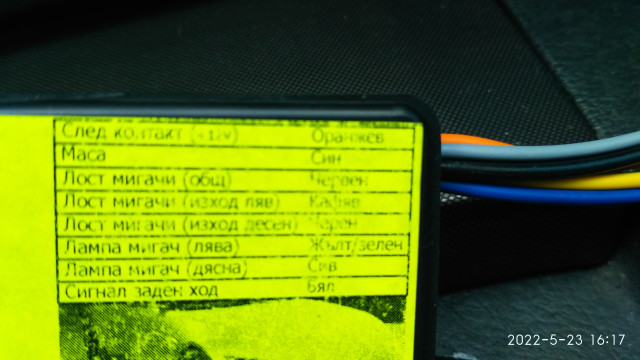

- това е модула

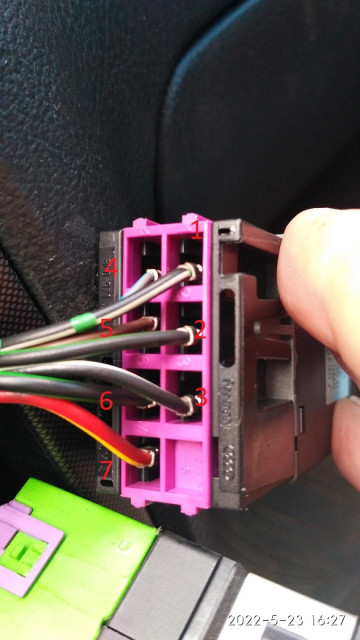

-номерацията на буксите на релето
