Преди време имах проблем с чистачките.Предварително се порових в нашия и в някои други форуми и открих (преди да разглобя каквото и да е),че най вероятно дефекта е в релето.Потърсих в нета ново и цена 120лв. Последва търсене за възможности за ремонт и в немския форум открих нужната информация.И сега я предоставям на всички нуждаещи се.
Първото,което разбрах е че реле №192 е за чистачки със сензор за дъжд;№337-без сензор.Релетата(не само за чистачките)се намират зад пластмасите над педала за съединителя(малко в посока към вратата)и във височина-по средата на седалката.Какво и в каква последователност се демонтира за да се стигне до тях-инфо не открих.Наложи се да импровизирам и започнах с пластмасата в ляво под волана-грешка.Първо се демонтира вратичката на бушониерата и после рамката около вратичката.След което се демонтира пластмасата в ляво под волана(има издатини влизащи в рамката на бушониерата).Зад последната обаче има още 2 вертикални пластмаси.После смело ги разтваряте(долната в посока надолу,горната-нагоре)и някой с малка ръчичка бръква м/у тях.Опипвайки хващате най-голямото реле(то е за чистачките)и смело го издърпвате в посока към седалката.Забележете положението на краката му при демонтажа(на обратно релето няма да влезе).Демонтажа на релето вероятно много по-лесно може да стане ако махнете бушониерата и бръкнете от там,но не е пробвано.За съжаление снимките по описаното до тук не мога да кача(имало лимит за размера).

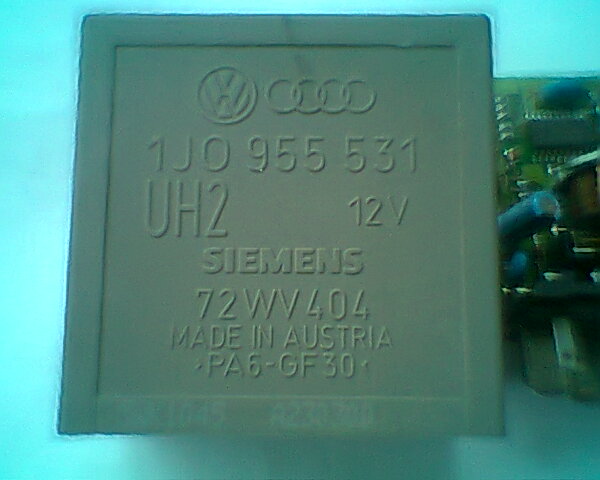

Ето и как изглежда самото реле
На последната снимка обърнете внимание на релето долу в дясно-то управлява пускането и спирането на чистачките.Дефекта е че нагарят пъпките му или тотално изчезват,въпреки че го дават с max ток 60А.
А сега уточнението-
а)ако са дефектирали левите пъпки(тия към бобината)-чистачките изобщо не тръгват или правят един цикъл и край;
б)ако са дефектирали десните пъпки(тия от външната страна)-чистачките тръгват със запалването на двигателя и маааааат докато не загасите двигателя.

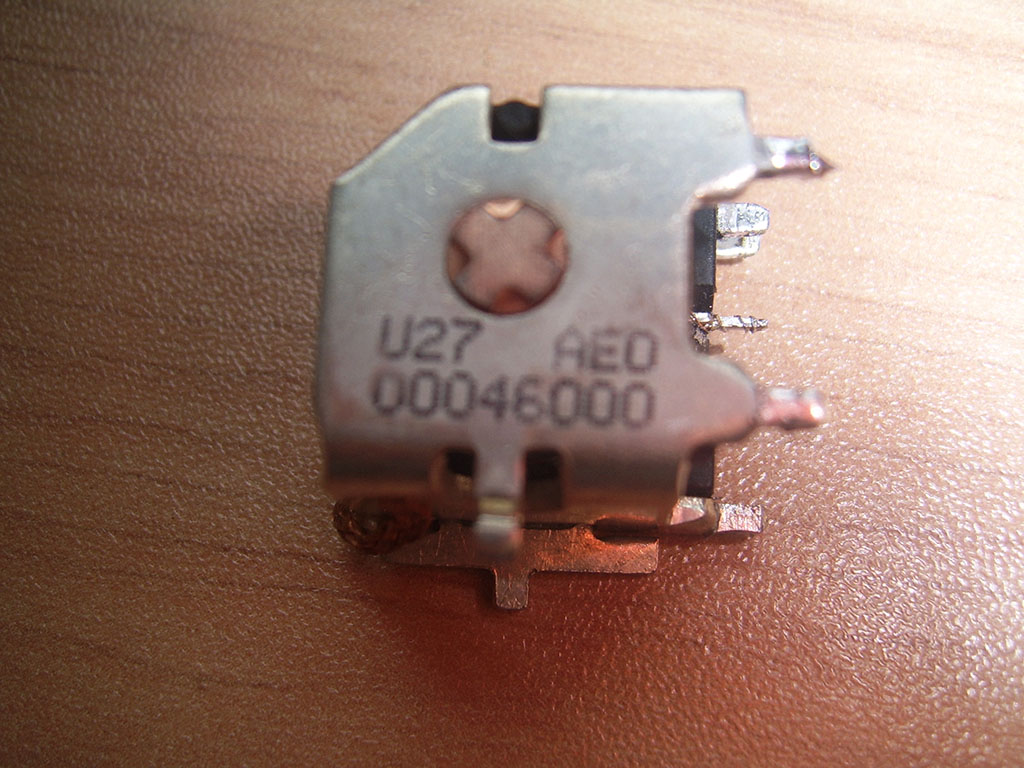

На оригиналното реле пише U27 AEO 00046000.Такова обаче не намерих откъде да купя.След дълго ровене в нета случайно попаднах на инфо,че въпросното реле е взаимозаменяемо с реле FRA12.А такова намерих лесно,ето и снимка:
ето и линк откъде може да си го купите/поръчате:
http://www.proton-bg.com/Article_Detail.aspx?Article_ID=8172
http://tpetrov.com/search.php?prod=%D0%A0%D0%B5%D0%BB%D0%B5+12V%2F40A+FRA12
А може да се намери и във всеки голям магазин за електронни части.
Някъде в нета гледах видео или снимки как един упорит немец зачиства контактите на релето.За да го направите-махнете пружината м/у корпуса на релето и подвижната му страна.После подвижната страна(на която е заварена подвижната контактна пластина)чрез завъртане се изважда от корпуса на релето.
Отново голям размер на снимките и ще ги кача по-късно.

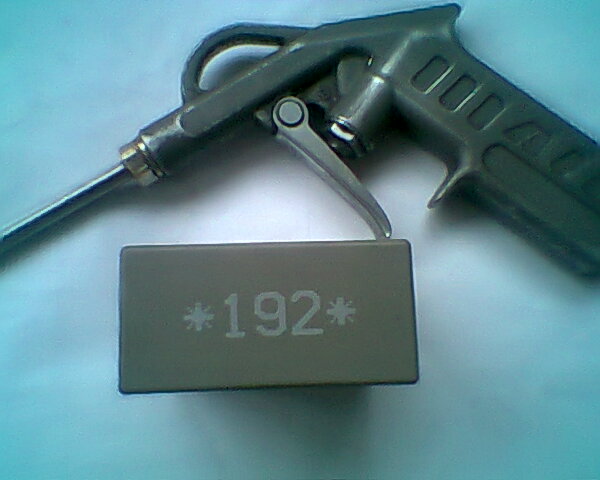

Ако сте си намерили вече ново реле и ще го сменяте ви е необходим поялник и пистолет за сгъстен въздух(показан по-горе на снимка)и разбира се много търпение.Нагрявате с поялника едно краче и веднага като се стопи припоя-духвате с пистолета за да се отстрани стопения калай.Така почиствате всички крачета на запоеното(повреденото)реле и вече може да го извадите от платката.!Действайте внимателно с поялника-платката не трябва да се прегрява.Другият вариант-платката в ръчичка и в сервиз за телевизори или компютри.Аз направих така.Помолих да го махнат-срещу заплащане.И там го направиха по описания по-горе начин(казаха и ,че с вакумен поялник не става).После новото реле си запоих сам.Новото реле FRA12 е с малко по-широки крачета и не влиза в отворите на платката-пила;10мин стъргане и ОК.
!следва продължение
Ремонт на реле за чистачки №192/377 Golf4/Bora
Правила на форума
Натисни тук за да прочетеш Правилата на форума
Натисни тук за да прочетеш Правилата на форума
-
- Мнения: 858
- Регистриран на: Пет 15 окт 2010 6:14
- Автомобил: BORA 1.6 16V
- Двигател: AUS 2000
- Местоположение: Razgrad
Re: Ремонт на реле за чистачки №192/377 Golf4/Bora
Липсващите снимки от по-горе:
пружината е демонтирана;
отбелязана е повредената контактна пъпка.
Сега малко инфо относно 4 снимка от горния пост:
1.Релето горе в дясно е за сензора за дъжд(липсва при реле №377).Прегледайте и него,т.к. то също може да е причина за проблеми с чистачките.
2.Релето долу в ляво-с неизвестна функция.
Да добавя и че ел.проблемите с чистачките могат да се дължат и на:
-изгорял предпазител;
-неизправен превключвател на скоростите на чистачките(този на волана).
Толкова от мен.Ако има нещо неясно-питайте. Успех и
И честит празник на всички колежки .
пружината е демонтирана;
отбелязана е повредената контактна пъпка.
Сега малко инфо относно 4 снимка от горния пост:
1.Релето горе в дясно е за сензора за дъжд(липсва при реле №377).Прегледайте и него,т.к. то също може да е причина за проблеми с чистачките.
2.Релето долу в ляво-с неизвестна функция.
Да добавя и че ел.проблемите с чистачките могат да се дължат и на:
-изгорял предпазител;
-неизправен превключвател на скоростите на чистачките(този на волана).
Толкова от мен.Ако има нещо неясно-питайте. Успех и
И честит празник на всички колежки .
-
- Мнения: 858
- Регистриран на: Пет 15 окт 2010 6:14
- Автомобил: BORA 1.6 16V
- Двигател: AUS 2000
- Местоположение: Razgrad
Re: Ремонт на реле за чистачки №192/377 Golf4/Bora
Само още едно допълнение-ако ремонта на релето ви отнеме доста време(докато си намерите ново)колата може да се кара и без релето за чистачки №192/377-не се набиват грешки в компютъра поради липсата му,но чистачките естествено няма да работят.
И още нещо-при запален двигател,но недвижещ се автомобил,изправна система(реле,сензор и др.)-чистачките си работят нормално.
И още нещо-при запален двигател,но недвижещ се автомобил,изправна система(реле,сензор и др.)-чистачките си работят нормално.
- Enigma07
- Мнения: 157
- Регистриран на: Сря 26 фев 2014 21:07
- Автомобил: VW Jetta mk5 2008
- Двигател: BMM
Re: Ремонт на реле за чистачки №192/377 Golf4/Bora
Отлична работа колега много ще ми е от полза темата Като се захващам за работата май някои неща ще трябва да те попитам отново
-
- Мнения: 5
- Регистриран на: Чет 04 апр 2013 21:01
- Автомобил: VW Golf 4 1.6
- Двигател: AKL
- Местоположение: София
Re: Ремонт на реле за чистачки №192/377 Golf4/Bora
Здравей колега, може ли да кажеш в какво точно се изразяваше твоят проблем? Защото при мен не искаше да работи на автоматичен режим (като дам лоста на автоматичен режим се местеха само веднъж и спираха). На първа и втора скорост си бачкаше. След много търсене не можах да намеря някаква по сносна схема и се отказах (замених го с 377 ако не се лъжа) и сега карам без сензор за дъжд. Обаче като видях твоята тема пак ме обзе желанието да си го поправя:)
- Enigma07
- Мнения: 157
- Регистриран на: Сря 26 фев 2014 21:07
- Автомобил: VW Jetta mk5 2008
- Двигател: BMM
Re: Ремонт на реле за чистачки №192/377 Golf4/Bora
абсолютно същия проблем при мен, но още не решен. За колко пари си смени този реле
-
- Мнения: 5
- Регистриран на: Чет 04 апр 2013 21:01
- Автомобил: VW Golf 4 1.6
- Двигател: AKL
- Местоположение: София
Re: Ремонт на реле за чистачки №192/377 Golf4/Bora
От автоморга (Италианеца) за 5лв. Като предварително бях свалил кората под волана, така че да мога веднага да го пробвам на място. Още първото което намерихме в купа с релета тръгна. Вече година съм с него и бачка без проблеми:) С малкото лостче на превключвателя сега си настройвам ръчно интервала, е не е гъзарско като с сензора но и така става :)
-
- Мнения: 858
- Регистриран на: Пет 15 окт 2010 6:14
- Автомобил: BORA 1.6 16V
- Двигател: AUS 2000
- Местоположение: Razgrad
Re: Ремонт на реле за чистачки №192/377 Golf4/Bora
Защото при мен не искаше да работи на автоматичен режим (като дам лоста на автоматичен режим се местеха само веднъж и спираха). На първа и втора скорост си бачкаше.
Тотално ме разби!Как така си със сензор ,а имаш автоматичен и неавтоматичен режим?Има нещо гнило в тая работа.Ще проуча "?" ,но вероятно отговор- чак в неделя.На тази първа и втора скорост чистачките равномерно ли се движат,т.е. с постоянен интервал м/у маховете?И тръгват ли чистачките на тази първа и втора скорост ако не вали и стъклото около сензора е сухо?
-
- Мнения: 5
- Регистриран на: Чет 04 апр 2013 21:01
- Автомобил: VW Golf 4 1.6
- Двигател: AKL
- Местоположение: София
Re: Ремонт на реле за чистачки №192/377 Golf4/Bora
apolon написа: Тотално ме разби!Как така си със сензор ,а имаш автоматичен и неавтоматичен режим?
Колега не си ме разбрал правилно, нямам едновременно автоматичен и не автоматичен режим. Просто като не можах да намеря реле за сензор, поставих такова за без сензор (в събота мога да отворя реле отсека за да ви кажа кое е точно, но мисля че беше 377). Сега с малкото лостче вместо чувствителността на сензора се настройва интервала на чистачките. Но сега покрай твоята тема съм решил все пак да се пробвам да си го оправя (все пак съм инженер по електроника:) ), така че ако имам някакви разкрития ще пиша.
-
- Мнения: 858
- Регистриран на: Пет 15 окт 2010 6:14
- Автомобил: BORA 1.6 16V
- Двигател: AUS 2000
- Местоположение: Razgrad
Re: Ремонт на реле за чистачки №192/377 Golf4/Bora
ще е полезно за всички!така че ако имам някакви разкрития ще пиша
- KpukaTa
- Мнения: 7
- Регистриран на: Чет 20 яну 2011 20:45
- Автомобил:
- Двигател:
- Местоположение: Кюстендил
Re: Ремонт на реле за чистачки №192/377 Golf4/Bora
колеги искам да попитам нещо! Въпроса ми е в това чистачките си работят нормално на всички степени обаче като ги върна от първата степен на изключени състояние на лостчето, те почват да работят постоянно и след няколко оборота спират където искат (на средата на прозореца примерно) от какво може да е това ???
-
- Мнения: 32
- Регистриран на: Сря 25 юни 2014 17:41
- Автомобил: VW Golf
- Двигател: ASV 2002
- Местоположение: Плевен
Re: Ремонт на реле за чистачки №192/377 Golf4/Bora
И аз имам подобен проблем. Само сутрин когато запаля и стъклата са ми запотени от вън и пусна чистачките после не мога да ги спра.
Трябва да изгася мотора и да запаля отново. Като покарам 4-5мин. този проблем го няма до следващата сутрин ако ми се наложи да ги ползвам. Насочил съм се към смяна(ремонт) на реле но все пак да питам?
Трябва да изгася мотора и да запаля отново. Като покарам 4-5мин. този проблем го няма до следващата сутрин ако ми се наложи да ги ползвам. Насочил съм се към смяна(ремонт) на реле но все пак да питам?
-
- Мнения: 32
- Регистриран на: Сря 25 юни 2014 17:41
- Автомобил: VW Golf
- Двигател: ASV 2002
- Местоположение: Плевен
Re: Ремонт на реле за чистачки №192/377 Golf4/Bora
Смених въпросното реле: https://www.dropbox.com/s/jy3hjqqt2mqgpo7/20141031_180738.jpg?dl=0 и сега нямам проблем с предните чистачки но задната започна да се пуска сама когато си иска. Като извадя релето спира да се пуска сама но работи като се пусне от лоста. Хем работи и без него хем се влияе от него. Някакви идеи как да реша този досаден проблем?
