RCD 300 - разбпиновка за aux 3.5mm

[aiako]

Здравейте, опитвам се да изкарам 3,5мм aux за rcd 300 ,като имам буксата за задната част, но явно не мога да подредя правилно сигнала за кабела.
Имам нужда да му подам , сигнал ляво, сигнал дясно и земя. Опитах по следните две разпиновки

За часта с номер 4

1 – Сигнал ляво ,
3 - Земя
5 - Сигнал дясно
---------------
1 - Сигнал ляво
2 - Земя
7 - Сигнал дясно



За съжаление не се получава, при първият начин няма шум, но звукът е мноого тих. При вторият има много шум и звукът е малко по силен , но все пак тих.

Програмирал съм го по този начин:



Има ли идея някой как да го подкарам за да работи нормално ?

[aiako]

Някой с идея за решение на проблема ?

Ето едно малко видео какво се случва:

https://youtu.be/uDVM07MdI3A

[ogogin]

Здравей колега в този линк https://www.drive2.ru/l/6117127/ го е направил руснака, но е на други пинове. Намерих и обозначение на пиновете на тази букса
Multi-pin connector 4, 12-pin, CD changer control and CD audio input signals
1 - Right headphone output signal, positive
2 - CD changer, left and right channels, negative
3 - Headphone output signal, audio earth
4 - CD changer, voltage supply, positive
5 - Left headphone output signal, positive
6 - CD changer, bus DATA OUT
7 - Not assigned
8 - CD changer, left channel, positive
9 - CD changer, right channel, positive
10 - CD changer, control signal
11 - CD changer, bus DATA IN
12 - CD changer, bus CLOCK

[aiako]

Благодаря ти ogogin
По описанието от drive2 стана, работи идеално!

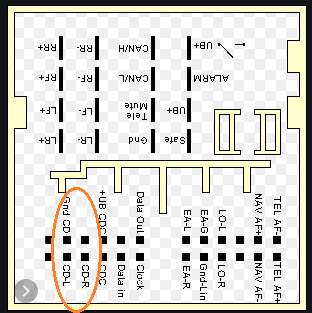

Значи разпиновката за RCD 300 mp3 e:
2 - Земя
8 - сигнал ляво
9 - сигнал дясно

[ogogin]

Няма за какво. Мислил съм и аз да мина по тоя път, ама на голфа е много разглобяването, при теб е по лесно.

[DimitarDimitrov14]

Здравейте, някой може ли да ми помогне. Не ми изписва aux на дисплея. И моя е rcd 300 без mp3. Свързах го с кабел за да му оправя настройките, но не мога да променя кода на 01, а само на 02. И нищо не става. Моля за съвети

[y0rdan]

Може ли да ми помогнете с AUX кабел за пасат 6 радио RCD 300, че се изтърсих във всички сайтове, но точно за пасат 6 не ми излизат. Защото мисля да си пускам музика от телефона и така мисля, че е най - удачния вариант. :)

[damil75]

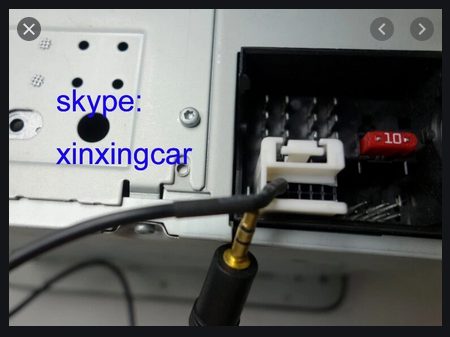

Не е ли това. При мен тръгна.
Но трябва да е отключен AUX за радиото.
Тогава с две натискания на CD бутон.
