autodata съкращения?

[malcho_m]

Привет,

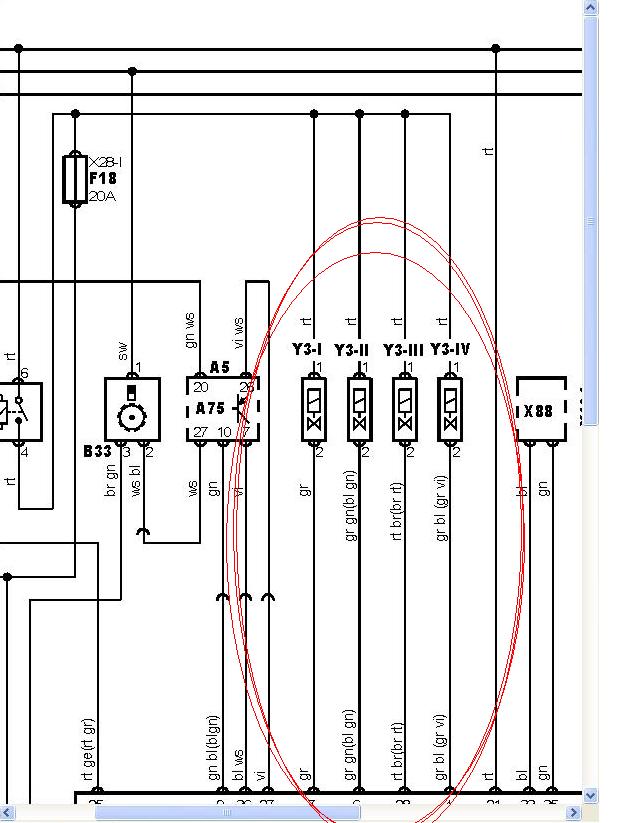

нов съм с autodata. Можете ли да ми обясните какво значат съкращенията по ел.схемите

примерно:

rt
gr
gr gn(bl gn)
rt br(br rt)
gr bl(gr vi)

[Andonov]

Това са обозначенията на цветовете на кабелите.

Като си на схемата натискаш F8 и ти изкарва съкращенията (на немски и английски)

Ето твоя пример:
rt - червено
gr - сиво
gr gn(bl gn) - сиво зелено (синьо зелено)
rt br(br rt) - червено кафяво (кафяво червено)
gr bl(gr vi) - зелено синьо (зелено виолетово)

[malcho_m]

много благодаря
