Пиша тази тема по повод помощ за информация относно свързване на електрическа инсталация на оригинален теглич за VW GOLF 5 Variant.
Ще обясня ситуацията накратко.
Притежавам VW GOLF 5 Variant 2008г.
Закупих втора употреба оригинален теглич с ел. модула (модел 1K0 907 383D). Успях да монтирам теглича, модула и прекарам кабелите отпред до таблото на автомобила.
Проблемът в случая е, че не ми е ясно кой кабел къде трябва да бъде свързан към ел. инсталацията на автомобила.
Наличните кабели, които "излизат" от ел. модула и трябва да се свържат с инсталацията на автомобила са следните:
- Оранжев/зелен (OG/GN) тънък - предполагам, че CAN;
- Оранжев/кафяв (OG/BN) тънък - предполагам, че CAN;
Двата кабела са оплетени заедно.
- Черен/червен (BK/RD) тънък;
- Черен/лилав (виолетов) (BK/PE или BK/VT) тънък;
- Червен/син (RD/BU или RD/BL) дебел;
- Червен/жълт (RD/YE или RD/YL) дебел;
- Червен/лилав (виолетов) (RD/PE или RD/VT) дебел;

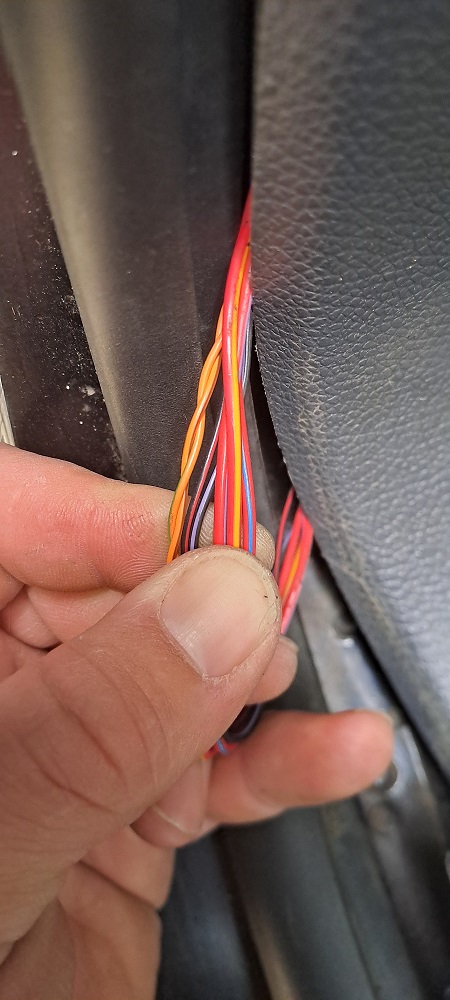

Ето и снимка на кабелите.
Да отбележа, че автомобила е с фабричен парктроник.
След търсене на информация в интернет стигнах до следното:
Преди свързването на кабелите трябва да се изключи клемата на акумулатора.
Двата оранжеви кабела трябва да се свържат към същите на автомобила. Те са за CAN-a.
Един от кабелите трябва да се свърже към сигнала за стоповете, но незнам кой от наличните кабели е.
Два или три от кабелите се свързват през предпазител/и към 12+ захранващ кабел. Също незнам кои от наличните кабели.
Доколкото разбрах след свързването трябва чрез софтуер (VAG COM) да се каже, че е монтиран теглич.
В кои модули и какви настройки трябва да бъдат направени.
Ще съм Ви благодарен каквато и информация ми бъде предоставена.
Приятен ден!
Поздрави!
