Golf MK3 1.8 75hp - Свързване на мигачи към модул за централно

Мнениеот velindochev » Съб 21 ное 2020 17:02


Здравейте,
Взех си един модул за централно заключване с дистанционно, като идеята ми беше да отключва/заключва и съетветно да подава свитлинен сигнал чрез мигачите.
Отключването/заключването го свързах успешно, но не знам къде да вържа двата кабела от модула за мигачите(най-подходящо). :biggrin :mhihi

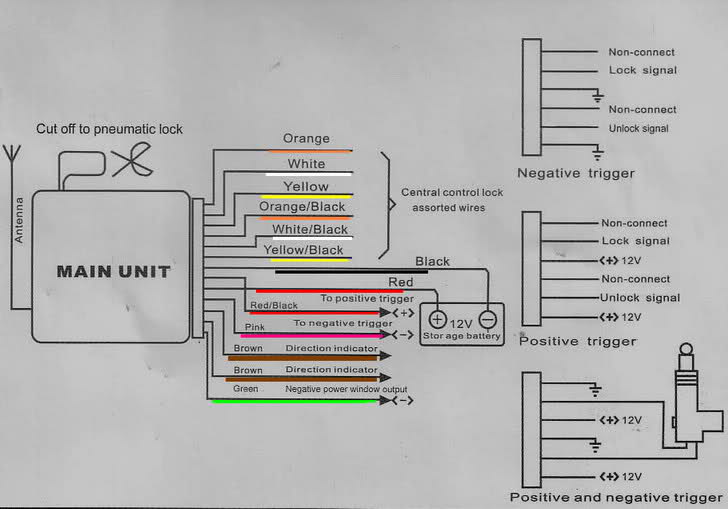

Прилагам схема на устройството: https://forum.ih8mud.com/attachments/2dqq455-jpg.1219512/
Както се вижда двата кафяви кабела от модула са за мигачите.
:drunk
Прикачени файлове




Потребителски аватар
stefan4o
Мнения: 17126
Регистриран на: Съб 16 юни 2007 6:07
Автомобил: VW Jetta
Двигател: PN 1990
Местоположение: Стара Загора
Контакти:

Re: Golf MK3 1.8 75hp - Свързване на мигачи към модул за централно

Мнениеот stefan4o » Съб 21 ное 2020 17:20


Свързват се паралелно на 12В линията към ляв и десен мигач съответно. Но цветовете... Ще трябва да погледна.
Виж тук, колега:
http://www.a2resource.com/electrical/CE2.html

H2/04 Emergency Flasher Switch, Turn Signal Switch (right output) Turn Signal Lights, Right Black/Green
H2/06 Emergency Flasher Switch, Turn Signal Switch (left output) Turn Signal Lights, Left Black/White

Мисля, че са тези двата, ама не съм на 100 процента сигурен.


velindochev
Мнения: 4
Регистриран на: Съб 21 ное 2020 16:32
Автомобил:
Двигател:

Re: Golf MK3 1.8 75hp - Свързване на мигачи към модул за централно

Мнениеот velindochev » Съб 21 ное 2020 17:35


stefan4o написа:Свързват се паралелно на 12В линията към ляв и десен мигач съответно. Но цветовете... Ще трябва да погледна.
Виж тук, колега:
http://www.a2resource.com/electrical/CE2.html

H2/04 Emergency Flasher Switch, Turn Signal Switch (right output) Turn Signal Lights, Right Black/Green
H2/06 Emergency Flasher Switch, Turn Signal Switch (left output) Turn Signal Lights, Left Black/White

Мисля, че са тези двата, ама не съм на 100 процента сигурен.


Това става на въпрос за Ел. Таблото, ако правилно разбирам?


Потребителски аватар
boar
Мнения: 238
Регистриран на: Чет 08 яну 2009 9:25
Автомобил: Golf III
Двигател: ADZ 1995
Местоположение: Пловдив

Re: Golf MK3 1.8 75hp - Свързване на мигачи към модул за централно

Мнениеот boar » Съб 21 ное 2020 17:45


Аз съм го вързал в багажника към вакуум машинката! От стопа ще разбереш кой кабел е за мигача,като проследиш платката! Ако си го вързал при бушониерата проследи , ако имаш мигачи в калниците кой цвят са.


Потребителски аватар
stefan4o
Мнения: 17126
Регистриран на: Съб 16 юни 2007 6:07
Автомобил: VW Jetta
Двигател: PN 1990
Местоположение: Стара Загора
Контакти:

Re: Golf MK3 1.8 75hp - Свързване на мигачи към модул за централно

Мнениеот stefan4o » Съб 21 ное 2020 17:51


velindochev написа:
Това става на въпрос за Ел. Таблото, ако правилно разбирам?

Да, погледни картинката в линка, който съм дал. Отзад на бушонното табло има букси с кабелни снопове.
Не бързай да пипаш още, само ги набележи, понеже не съм 100 процента сигурен. Има и други 4 кабела със същите цветове два по два - за предни и задни мигачи поотделно. Но предполагам тези двата, които съм посочил са верните, понеже би следвало да пуснат и предните и задните едновременно, все едно е на аварийни.
Черно-зелен е десен мигач, черно-бял е ляв. Въпросната букса е H2, червена с 8 пина. Те са общо три червени, тази е по средата, най-малката от трите.


velindochev
Мнения: 4
Регистриран на: Съб 21 ное 2020 16:32
Автомобил:
Двигател:

Re: Golf MK3 1.8 75hp - Свързване на мигачи към модул за централно

Мнениеот velindochev » Съб 21 ное 2020 18:09


Вързал съм го до вакуум машинката, от там свързах двата кафяви кабела, единия към левия заден фар, другия към десния. Като съответно измерих с мултицет при коя пластина подава ток при пуснати мигачи. При това свързване всичките леви мигачи реагираха, а десните само задния(там където е свързан).
