Чертеж на двигател

[Ritko]

Здравейте, колеги. Предварително се извинявам ако на тази тема не и е мястоо тук, но просто незнаех каде да я напиша. Студент съм в ТУ-София, транспортен факултет. В началото на седмицата ми зададоха курсов проек, в който се изисква напречен, надлъжен и други необходими разрези на бензинов двигател по избор. Понеже карам VW Golf 3, 1.6 моно инжекция, 1993 година, 75 коня, ми се иска да начертая този двигател, но не можах да намеря нищо дори подобно в нета, затова се обръщам кам вас. Ако някой, може да ми изрови от някаде скици, схеми или дори подобни чертежи на този двигател, ще съм му много благодарен.

[Mihailov78]

Задължително ли да бъде на автомобил? Едно V50 от карпати много по-лесно се чертае.

[Ritko]

Проекта е по ДВГ (двигатели с вътрешно горене) и предполагам, че всеки двигател с вътрешно горене ще ми свърши работа, но доколкото разбрах асистента има предпочитание да е на автомобил. Макар, че в краен случай ще се чертае нещо по-просто.

[vasstop]

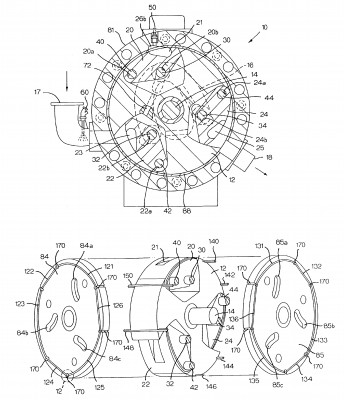

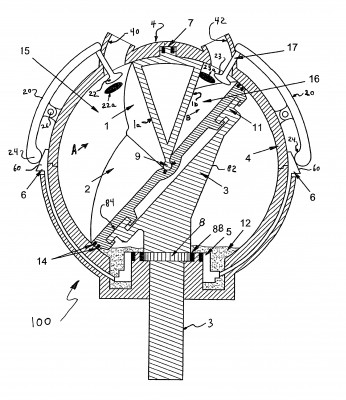

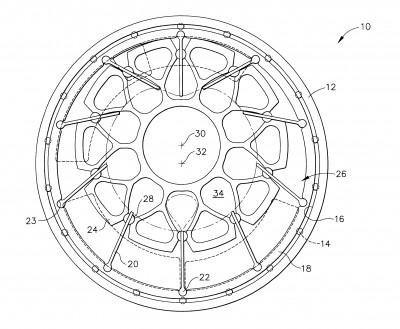

Я виж тук:

http://www.freepatentsonline.com/6796285.html

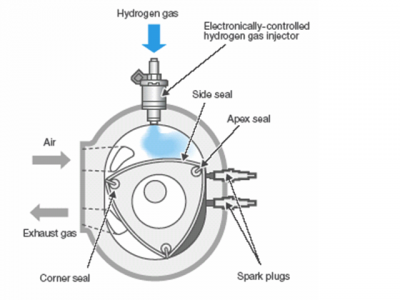

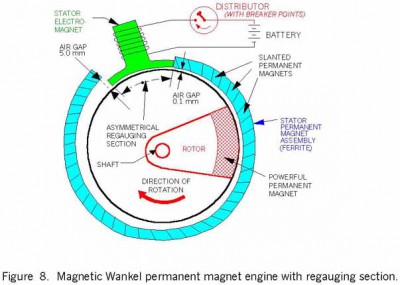

Ванкеловият двигател винаги ми е бил много интересен...

[Mihailov78]

Абе щом няма ограничения си начертай някой мотор на двутактова моторетка. По-лесно е в пъти.. това на автомобила мотора е с клапани, отвори, валове.. Ти си знаеш де

Ако решиш да чертаеш на мототпед мотора, драсни ЛС и ще намеря чертежите.

[petkow]

Абе щом няма ограничения си начертай някой мотор на двутактова моторетка. По-лесно е в пъти.. това на автомобила мотора е с клапани, отвори, валове.. Ти си знаеш де

Ако решиш да чертаеш на мототпед мотора, драсни ЛС и ще намеря чертежите.

По спомен преди години имаше подробни чертежи на "МЗ"тите във всяка книжка дето я даваха като инструкция-описание при закупуване на мотоциклет.Сещам се още и за "Симсон"ките - същата работа.

[ABSOLUT]

...

Точно на този двигател не знам, но ако напишеш "engine blueprint" в Google Изображениа, излизат доста чертежи на двигатели.

[orlin4ooo]

полезна тема колеги наистина ако има някой материали каквито и да са за да ги ползват студентите пращайте включително и на мен да се счита за ъп

[RISTEE]

И аз съм вече на тази тема за чертеж на двг по избор :)

[lubopa4kata]

намери си от друг колега от съседна група(или от предходна година от транспортен факултет,специалност транспортна техника ) и го изкопирай на прозорец и си готов

[fly_free]

Ако успея да го намеря имам чертеж на двуконтурен авиационен дмвигател,но е 1/1 три или четири метра чертеж.Използвал съм вътрешния контур за моята дипломна работа.Ще пиша на ЛС ако го намеря.

[RISTEE]

Няма проблем колеги, мисля че ще се справя със задача но ако закъсам ще пиша !
Благодаря все пак :)

[RISTEE]

За момента ще го мъча на солид-а.
В интернета няма никъде чертежи на vw двигател, само ваз,газ и камаз....
