помогнете за задача по механика

[ti6o86]

https://dl.dropbox.com/u/108603126/20121013_121645.jpg
заповядаите снимка на задачата търсят се опорните реакции

[velinsl]

Човек чувал ли си за въртящи моменти?
Съставяш уравнение с въртящите моменти около двете опори. Приравняваш го на нула.
При уравнението около опората А ще получиш Б и обратно, когато съставиш уравнението за опората ще намериш А.
Това е елемнтарна механика, не знам какво ще правиш когато почне сложното.
При правилно решение на задачата сумата от А и В трябва да бъде нула, без да пиша А=10кн, В=20кн
Ако все още не си разбрал пиши да ти обясня по подбробно.

[Haralampi]

Това не се ли учи още в гимназията
Наистина съвсем основно нещо и е хубаво мноооого добре да го разбереш, защото е в основата на абсолютно всичко, което се учи по Механика и прилежащите предмети в последствие! Винаг исе почва точно с това.

[vucata]

Епа той е У гимназията...лааа 9 клас

[Haralampi]

@velinsl

Дори аз не разбрах последната част на обяснението ти, не знам за него.... Как сумата от А и Б ще е нула !? Вероятно имаш предвид сбора от A, B и F !?
Освен това не знам как стигаш до 10 и 20 kN!?

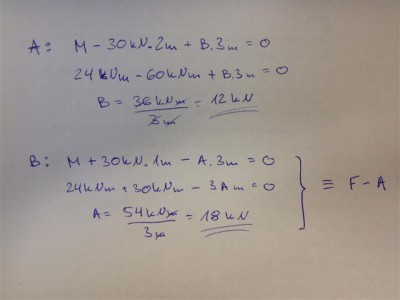

Ето моето решение, не съм сигурен дали правилно взех М - разчетох го като 24, ама без мерни единици !?

Ако някой вижда грешка в сметките, да каже... Или ако не съм разбрал даденото.

[ti6o86]

Здравейте,и аз се помъчих с един стар учебник по механика и стигнах до тук.Казвайте дали е вярно ,защото според колегата горе са други стионостите.
https://dl.dropbox.com/u/108603126/20121031_091057.jpg

[Haralampi]

Решението ти е вярно ако нямаше момент в средата
Само че до колкото виждам/разчитам от условието, в средата си написал M=24 или поне аз така го чета и е обозначен момент в точката на апликация на силата!?

Не става ясно в какви мерни единици е този момент и дали е наистина 24 (аз така го чета).

Но все едно - ако има момент, трябва да го вземеш предвид - виж моето решение.

Ако няма момент в средата, решението ти е вярно, но не виждам как може да няма, при положение, че хем пише М=..., хем е обозначено...

Иначе изписването на решението ти е по-"по учебник" от моето, точно така се изписва по регламент и някои учители/професори държат много на това.

[ti6o86]

да има момент 24 кНм ,значи твоето решение по правилно

[velinsl]

@velinsl
Вероятно имаш предвид сбора от A, B и F !?
Освен това не знам как стигаш до 10 и 20 kN!?

Точно това съм имал впредвид - щом летвата е неподвижна тогава всички сили трябав да бъдат равни на "0".

Съжалявам за закъснението, нямах достъп последните 26 часа до нет(работа).

М не съм го смятал абсолютно никъде. Няма дадена сила с посока за нея, нито разпределен товар.
Ако М е разпределен товар(по мое време q двата пъти) се преобразува в F - сила, по формулата F=l(дължината в метри)х M(силата на товара в кн, евентуално това 24). С него не може да се работи директно(както ни учеха едно време може да събират само ябълки с ябълки и круши с круши, ябълки и круши не. Само във вицовете 1 краставица + два домата = салата)

И аз се потих над тия задачи първо там 9-10 клас, после във висшето.

[Haralampi]

Глупости!!

Какви разпределени товари сега? Не говорим за сила, а за чист момент, който е обозначен
Не подвеждай колегата, явно си позабравил доста нещата, а подскочи и ти, че било елементарно !

Момент е сила по рамо! Когато пишеш уравнението за моменти около А или Б взимаш именно всички сили по рамената им! Въпросния момент вече съдържа сила по рамо (kN.m) и говорим именно за събиране на ябълки с ябълки, трябва само да се вземе с правилния знак спрямо посоката!!

Не можеш да не отчетеш момента, той променя опорните реакции!! Опри един молив в двата края на 2 пръста и си представи, че аз го хващам в средата и се опитвам да го завъртя - дали няма да ти стане по-тежичък от едната страна и по-лек от другата??

Недей да подвеждаш така колегата и без това вижда зор с нещо наистина елементарно, сега и ти го дообърка

П.с. Като гледам какви инженери има, наистина ме е страх да ида на лекар!

[velinsl]

facepalm
Глупости!!

Какви разпределени товари сега? Не говорим за сила, а за чист момент, който е обозначен
Не подвеждай колегата, явно си позабравил доста нещата, а подскочи и ти, че било елементарно !

Момент е сила по рамо! Когато пишеш уравнението за моменти около А или Б взимаш именно всички сили по рамената им! Въпросния момент вече съдържа сила по рамо (kN.m) и говорим именно за събиране на ябълки с ябълки, трябва само да се вземе с правилния знак спрямо посоката!!

Не можеш да не отчетеш момента, той променя опорните реакции!! Опри един молив в двата края на 2 пръста и си представи, че аз го хващам в средата и се опитвам да го завъртя - дали няма лекичко да ти стане по-тежичък от едната страна и по-лек от другата??

Недей да подвеждаш така колегата и без това вижда зор с нещо наистина елементарно, сега и ти го дообърка

Недоглеждане. Не споря. Наистина твоя пример е верен.
Принципа обаче за решаване е елементарен.

[ti6o86]

Благодаря ви за помощта,никога до сега не съм учил механика и ми е тъмна индия с тези формули и моменти .

[ti6o86]

Имате по една бира когато и кадето кажете

[Haralampi]

Бе той е елементарен... стига да знаеш какво и как да вземеш, а именно там е проблема както се вижда

Но отново много горещо препоръчвам на автора не просто да препише решението и да приключи, а МНОГО добре да разбере принципа! Няма механична задача, в която да не се корени имено този принцип още в самото начало. А като стигне до инерционни моменти, комбинации от моменти, когато трябва да съобрази Steiner-допълненията към уравненията и какво ли още не ... тогава ще се види в шок, особено ако не е разбрал напълно тази елементарна основа!

Приеми такива задачки като таблицата за умножение в математиката! Ако това не научиш, какво остава за после!
А повярвай ми, в зависимост от това, което учиш (и къде!) - може един ден да гледаш на тия неща както сега гледаш на задачи за пресмятане на дроби Колко още неща има в механиката.... жална ти майка

[velinsl]

П.с. Като гледам какви инженери има, наистина ме е страх да ида на лекар!

Нормално. 10 години поне не съм се сблъсквал с тия задачи.
