VW Polo 6n 1.0 AER 1998 помощ за вакуумни маркучи

[dzt82]

Здравейте колеги,

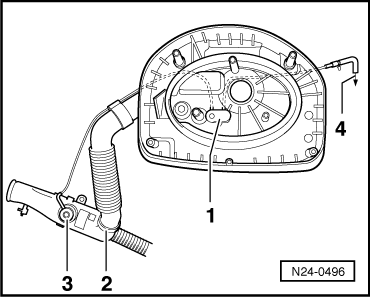

Наскоро забелязах, че един от маркучите за вакуум на Полото ми виси без да е свързан, а и не мога да му намеря правилното място. Става въпрос за маркуч номер 4 от прикачената схема


под кутията на въздушния филтър, тръбичката тръгва от кутията но от другата страна си виси свободно. Бих искал да помоля, ако не затруднявам някой колега със същия двигател или такъв с подобни вакуумни линни да направи и прикачи снимки, на които да се види къде отива въпросния маркуч. Предполагам, че по моите вакуумни линии нещо е шунтирано понеже нямам празно място за свързване.

Благодаря предварително на отзовалите се колеги.
Поздрави и успех на всички. И безаварийно шофиране!

[maslinkov]

Според мене е за сервото - над него трябва да има тетка и в едното й рамо се свързва той. Вероятно някой е търсил причина в сервото за менене на оборотите на празен ход. Там е такава главоблъсканица, че... Моята например куртуляса час след като разкачих алармата и турих само дистанционно. Прословутите писти на клапата са само една от възможните причини. Ама като им приказвах, че е от алармата, ми се смееха нали?

[4i4o-dido]

Не е към тройника.Свали основата на възд.филтър,огледай задната част на дросела към купето,влиза един дебел маркуч от клапана за бензиновите пари и до него е щуцера за въпросното маркучле.

[porko]

То е само една тръбичка,на която се нанизва това маркуче.И е от долната страна на капака на филтъра.Поне при мен е така.AAU 1043.

[4i4o-dido]

То е само една тръбичка,на която се нанизва това маркуче.И е от долната страна на капака на филтъра.Поне при мен е така.AAU 1043.

А другия край?

[maslinkov]

Другия мисля е за сервото /поне при мене е така/ а тетката ми е затапена от другата страна и не е значи тетка, а по принцип би трябвало да бъде към купето и резервоарчето за резервен вакуум под калника, което почти при всички е ампутирано, но при 1043 може и да го има - те са със стария модел клапи, а AER e с новия.

[dzt82]

Здравейте колеги и благодаря за бързите отговори. В понеделник или вторник ще разглобя отново кутията на филтъра, за да огледам пак по-подробно дали има къде да се свърже въпросното маркуче и този път ще направя и снимки да видите как е при мен и да сравним.

Поздрави и успех на всички!

[ONYX]

Слага се с нагряване

[dzt82]

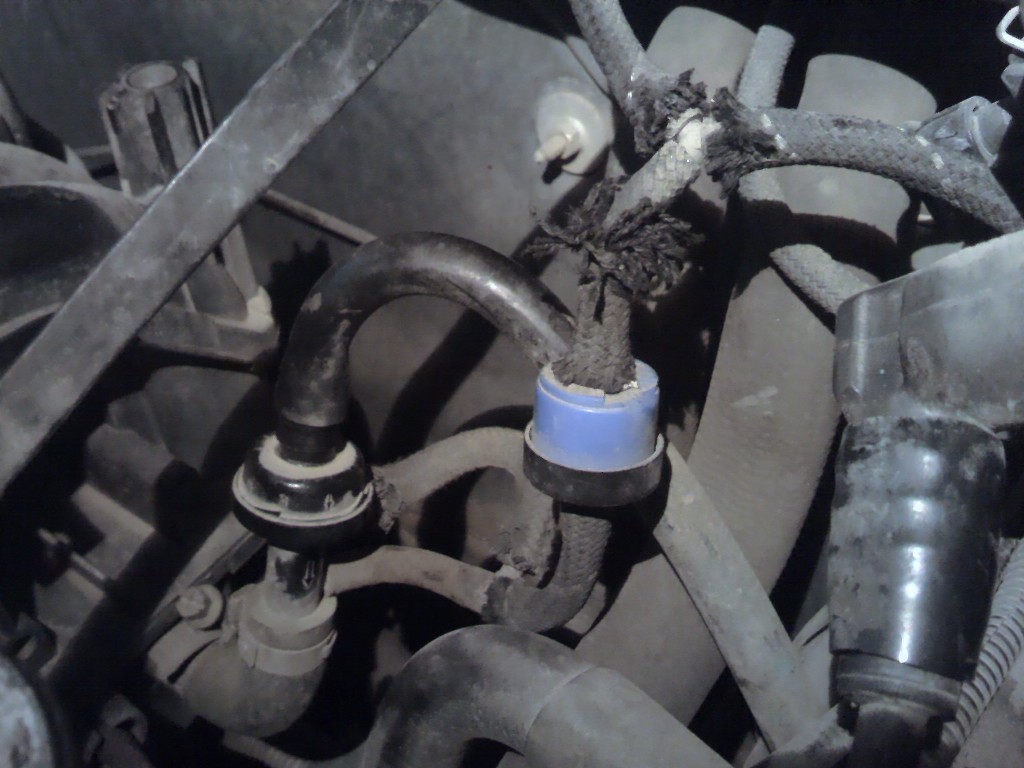

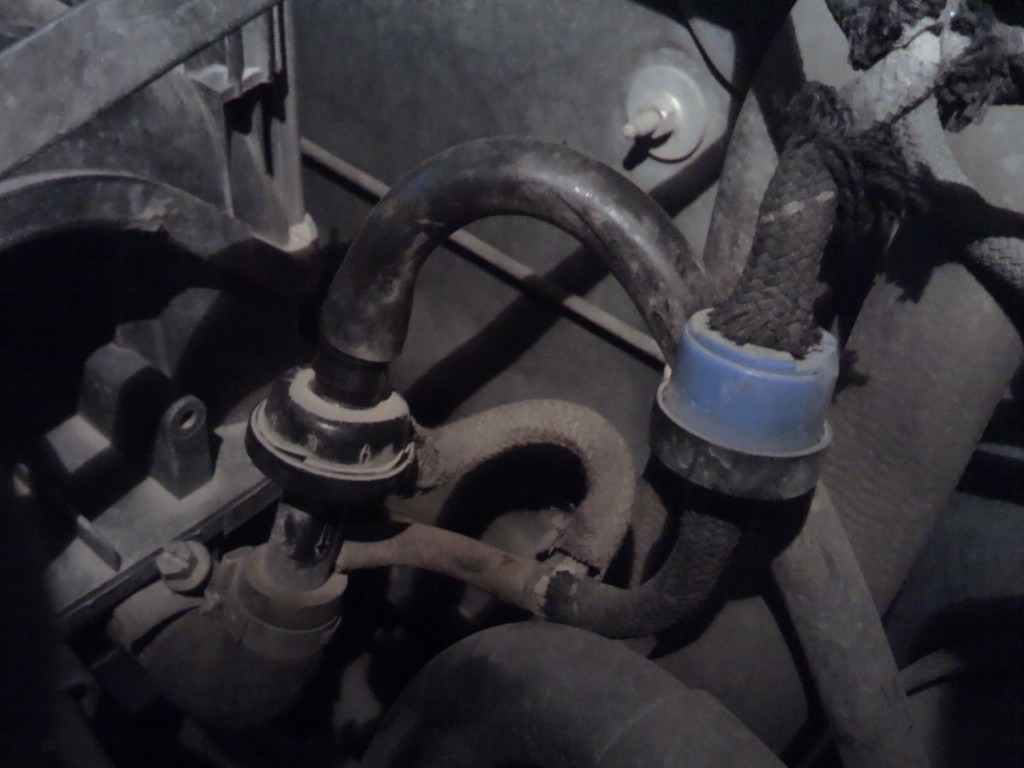

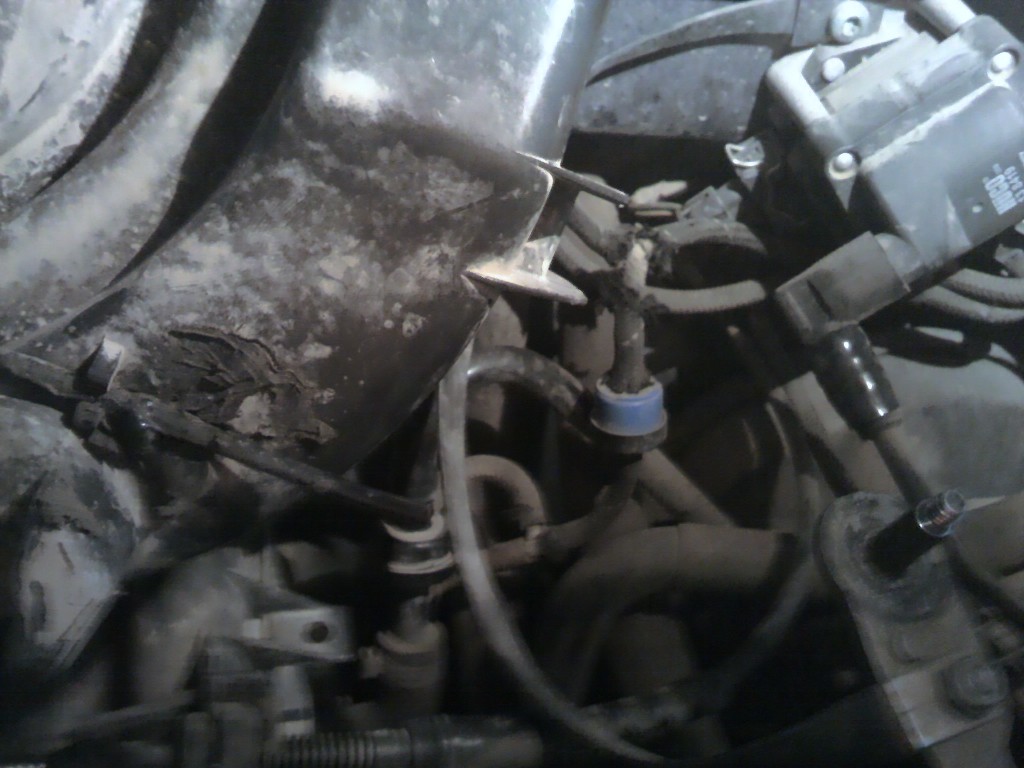

Ето ги маркучите при мен със снимки
