Въпрос за диоди и съпротивления

[fox_vt]

(Всеки, който прочете темата ще си помисли, че диодите продължават да светят силно въпреки резистора..........) Да,точно това казвам!! Сам казваш,че всеки който прочете темата ще разбере какво искам. А ти с твоята топка..къде вкара и мигачи в цялата работа..незнам

Не знам как си го свързвал този резистор, но съм абсолютно сигурен, че ако свържеш два резистора по 2200 ома последователно, както твърдиш диодите почти ще угаснат. Нещо бъркаш при свързването, няма как да продължават да светят силно.

Всъщност не е баш така светодиодите не се регулират със резистори тъй като ефекта е почти нулев,нужно е доста голямо съпротивление за да си намалят чувствително интензитета като това става доста рязко но при големи съпротивления.Ето
ТУК съм правил подобна постановка като на колегата и ако съпоставиш светенето и консумирания ток лесно се вижда че всъщност колегата е прав ( в което съм убеден кокото и да не разбира от токове) че светодиодите не си намаляват светлината.До автора на темата пробвай със по големи съпритивления или със схемата от по горе

[tubleron]

Колко по-големи Колега? Дай някакви примерни цифри. А за схемата...Благодаря ти,че си си направил труда,но я гледам точно като Индианец

[ktamen]

ефекта е почти нулев

Утре си купи един диод и го включи към 12В веднъж през 620ома и после през 620+2200+2200 ома. И после пак напиши, че ефекта е почти нулев.

[Presli82]

И аз исках да намаля силата на светене , но само на 1 светодиод. Получих желания от мен резултат , като сложих съпротивление от 33 килоома. И аз се учудих на голямата стойност на съпротивлението , но така се получи на практика.

Към колегата по-долу: Съпротивление 100 МЕГАОМА е съизмеримо с изолационното съпротивление , т.е. това си е изолатор.

[ktamen]

С 5000 ома през диодите ще тече 8 пъти по-малък ток, и ще светят 8 пъти по-слабо отколкото с 620 ома - това поне за мен не е "почти нулев ефект. Не е никакъв проблем да се сложи 100 000 000 ома съпротивление, диода пак ще си свети.

[tubleron]

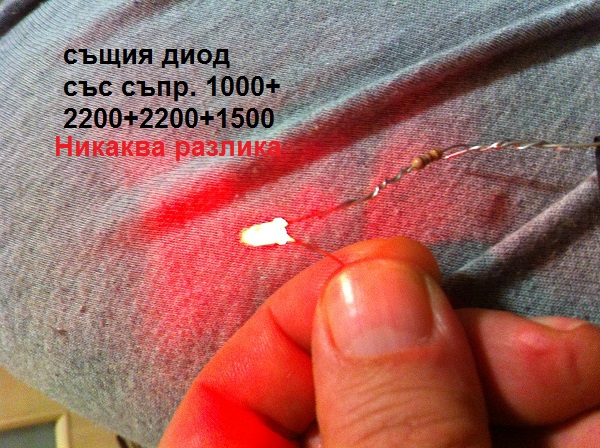

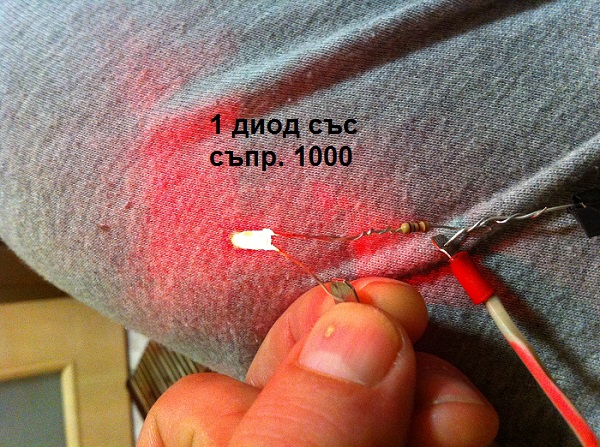

[Presli82]

Колега , до тук си пробвал с 1к и с 6.9к . Пробвай с 30к или 50к , и ще усетиш разликата.

[tubleron]

Колегата над мен каза да пробвам с 5000. Аз пробвам с близо 7000.

[Presli82]

По нагоре писах за експеримент , който съм правил лично. И аз почнах с 1к , и стигнах до 33к . А можеше да сложа и по голяма стойност.

[fox_vt]

ефекта е почти нулев

Утре си купи един диод и го включи към 12В веднъж през 620ома и после през 620+2200+2200 ома. И после пак напиши, че ефекта е почти нулев.

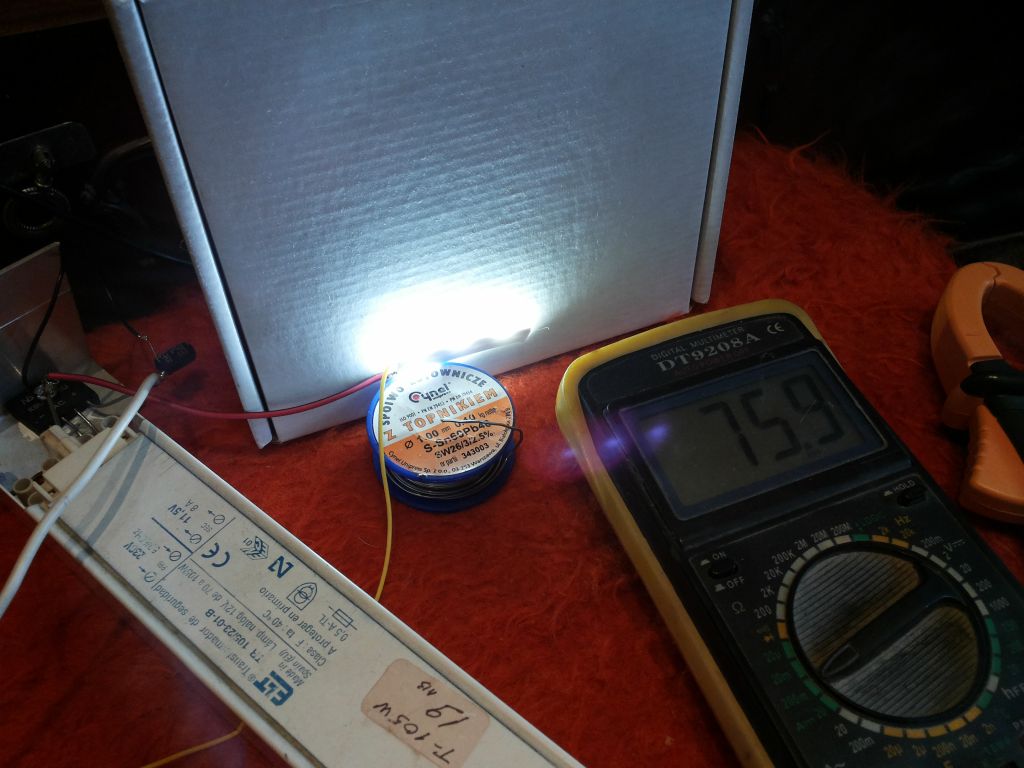

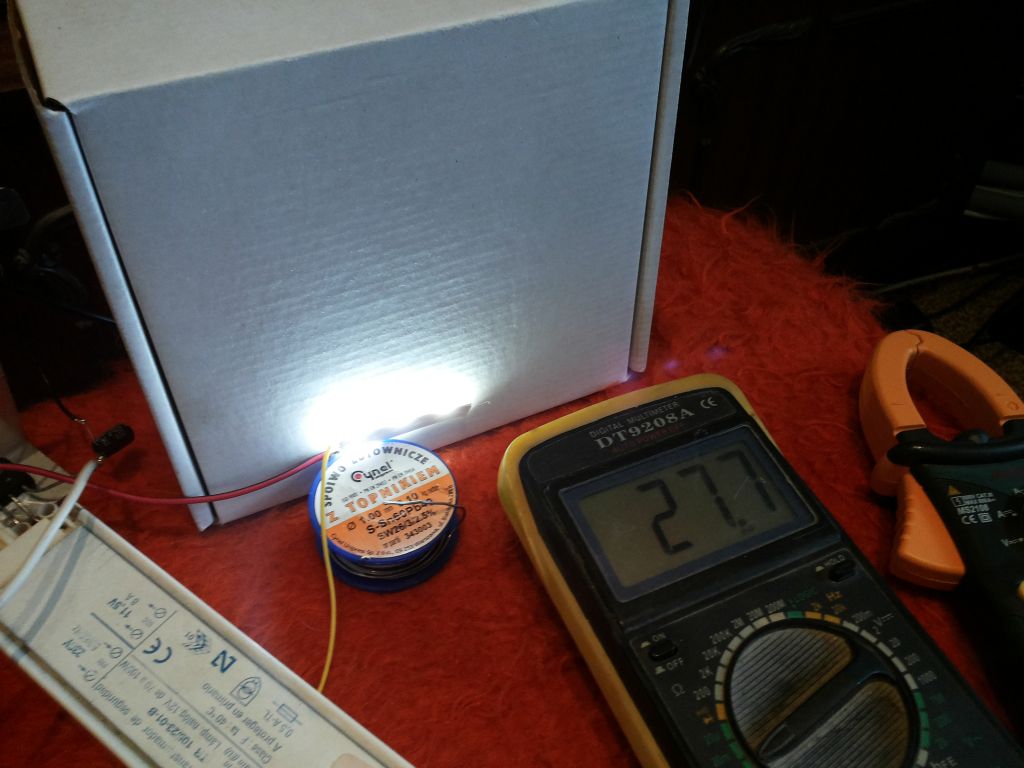

Ти видя ли линка към темата за третия стоп Видя ли двете снимки а видя ли че едната е със 80мА а другата със 600мА?Мързи ме сега да вадя един диод и да направя постановката,той и колегата я е направил.ПАк да го кажа-опитно съм установил че светодиод със гасящ резистор си намаля интензитета незначително при малки стойности на резистора.Или да го кажем по друг начин ако работния ток е 600мА то при 10 пъти по малък ток светодиода свети със едни 3/4 от максималната сила.

пп и да се самоцитирам към автора на темата

Или трябва драстично да увеличиш съпротивлението за да намалиш видимо силата на светене,това ще е може би от порядъка на 10-50к.Или си намираш от морга ключ за регулиране на светлините на таблото,изкормваш отвътре всичко и монтираш тази схема

И накрая един линк с малко инфо че не мога да намеря точната диаграма Светодиоди

И точния цитат от там че е много дълго

Друга всеобща заблуда е, че с промяната на тока в светодиод може да се регулира силата му на светене. Тук ще отбележим, че все пак зависимост между тока и силата на светлина на светодиода има, но тя не е линейна. Това е невъзможно особено в областите около самата максимална стойност на токът, който преминава в права посока. Ако стойностите на тока са по-малки е възможно да се извърши някакво регулиране, но и дори и да се получи то ще е минимално.

[kris11]

Ти видя ли линка към темата за третия стоп Видя ли двете снимки а видя ли че едната е със 80мА а другата със 600мА.

А ти като даваш много примери видя ли някъде таблерона да е писал, че си е купил светодиод с макс.ток 600мА ???
Най-вероятно както е писал червени светодиоди си е купил такива с макс ток 30-50 мА.
И грешиш ,че от тока не се променя силата на светене. При =12 В ,пад в/у диода пр 1,5В / не ми се рови да видя колко е за червен светодиод сега, а и зависи от типа на светодиода -има които при 5мА светят почти ярко, има и такива които едва мъждеят/, сложи резистор с стойност, че тока през св.диода да е 5 мА и такъв резистор, че тока през него да е 20 -30 мА. Има разлика в силата на светене.
Към автора : дай данни за постановката - брой на светодиоди,спад в/у св.диод при ток през него 20 мА, регулатор за осветление на таблото - напрежение след него при минимум на потенциометъра и при максимум.
При спад в/у светодиода 1,5В при 20-25мА спокойно свързваш последователно 4 бр св. диода , ако общата бройка е 6 -по 3 последователно през резистор. Схемата с 555 въобще не я гледай в товя случай е безмислена.
Регулатора от Г3 е сР канален МОС транзистор и не му трябват никакви доработки -той е разчетен за работа с няколко лампи- с многократно по-голяма консумация от твоя случай, но пък като възел се вписва добре в интериора вместо някакъв потенциометър и незмнайно грозно копче,

[fox_vt]

Нищо не си разбрал Къде съм казал че диода ще е 600мА това е от моята постановка.Да го кажа по ясно че явно не можете да го разберете -светодиода не е линеен като намалиш тока два пъти той няма да свети два пъти по слабо.От тока се променя но нелинейно,абе вие четете ли мненията и линковете изобщо И защо реши че са използвани червени диоди на 20мА Абе четете темата отначало бе хора,човека и снимка е сложил и на диодиоте и на светлината Те затова хората димират със шим пък то можело само с един потенциометър да се мине

[ktamen]

...........

Накара ме един час да ровя за диоди и резистори. Светнах два диода, единия през 5100 ома, а другия през 1000ома. Разликата в светенето е драстична, както и очаквах. Обаче не можах да направя годна снимка - диодите са на 2 см един от друг и на снимката излиза едно голямо светло петно.
Моля те преди да продължиш да пишеш бъди така добър и си загуби и ти един час да ровиш за диоди и резистори и пробвай колко ще светят два еднакви диода един до друг и дали разликата е минимална както твърдиш при 10 пъти разлика в тока.
Предварително ти благодаря

[kris11]

@И защо реши че са използвани червени диоди на 20мА Абе четете темата отначало бе хора,човека и снимка е сложил и на диодиоте и на светлината

Останах с впечатление,че са червени.Сега погледнах снимката и май са бели. Автора така и не е уточнил цвета . Белите са със спад в/у тях 3 в , така,че 2 псследователно свързани + органичителен резистор. При положение макс. на потенциометъра на регулатора /измерва се напрежението / се подбира резистор, с който да не се превишава тока указан в каталога за тоя тип св.диоди. Не става въпрос за макс. ток през диода. Правил съм табло.2 последователно свързани бели св.диода ф 3мм + R 560ома,0,25 Вт. Ако е 1 бр R 820 ома /0,25Вт. На мястото на всяка от щатните 4 лампи по 5 Вт - 4 групи по 2 бели светодиода ориентирани по окръжност за равномерно осветяване. За осветяване на цифровите дисплеи по 2 бр бели светодиода + R 560 ома.На символа на автомобила с вратите - 1бр бял + 820 ома.
Вече 3г си работи таблото.

И стига с този ШИМ. После автора ще пита защо ми пищи радиото или ми се сбозява таблото. ШИМ а е безмислен за такава мижава консумация на табло със светодиоди.

[fox_vt]

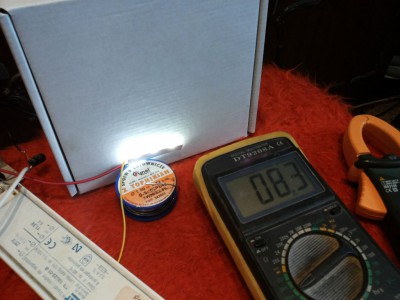

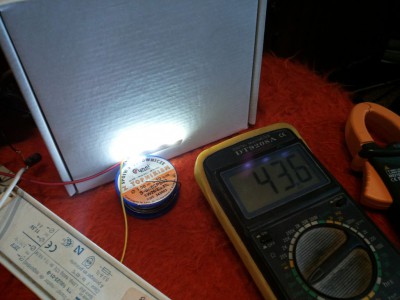

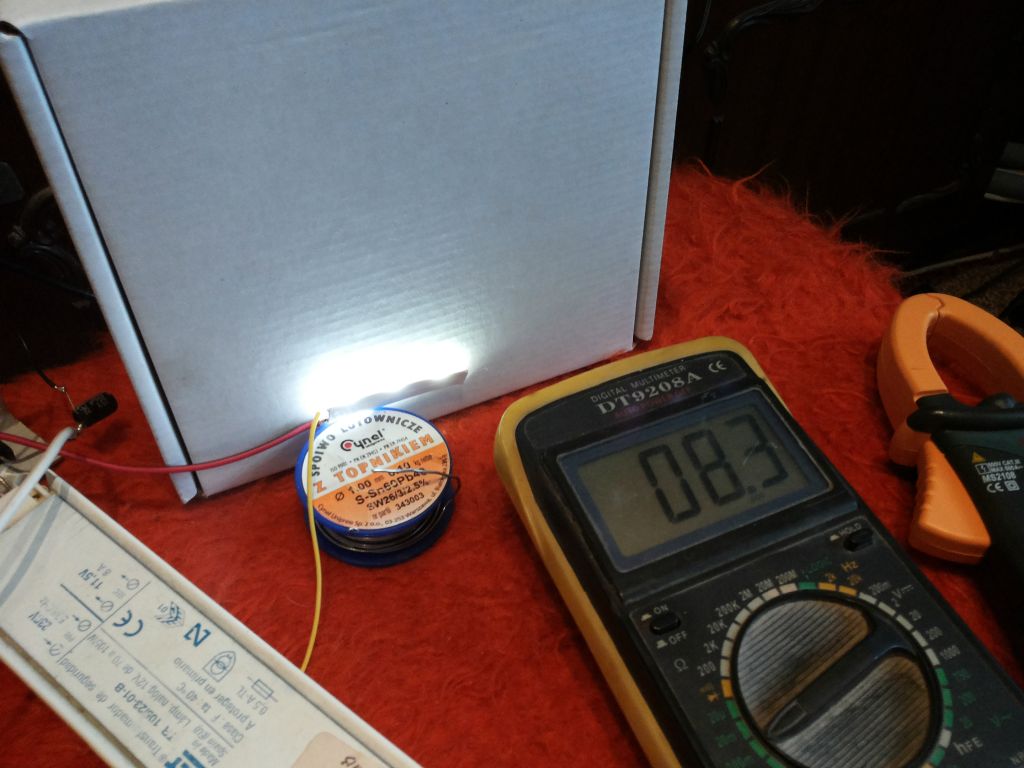

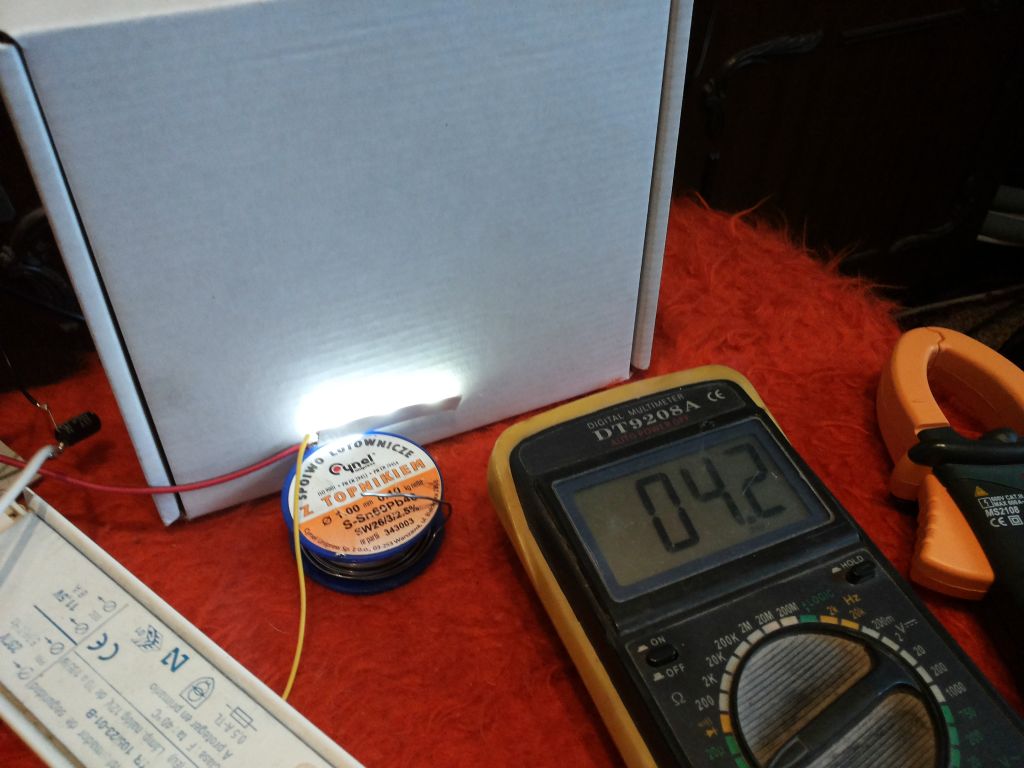

Все нямам време да загубя един час но днес преди да отида на един РД реших да направя постановката.Първи опит лента 5050 един сектор три диода два вградени резистора по 270 ома всеки,Захранващо напрежение 16,6 волта-малко множко се получи но нямам време да търся по малък кондензатор.Мултицета е на обхват 200мА.
