Помощ за употреба на VW gamma 4

[Lost]

Здравейте, пиша ви за да попитам каква е функцията на бутон Tremble след като го издърпам навън. В описанието на звуковия процесор TDA 7313 Пише така

The TDA7313 is a volume, tone (bass and treble)
balance (Left/Right) and fader (front/rear) processor
for quality audio applications in car radio and Hi-Fi systems

Oт там имаме tremble и Bass, намерих и balance бутона(издърпване на Bass бутона навън)и би следвало при издърпване на Tremble това да е Fader , но не е!Радиото е касетофон VW gamma 4.

[radi_nrj]

С издърпването на bass бутона местиш fader, а баланса трябва да е на Volume-то:
Виж на снимката при кои бутони са стрелките напред/назад и ляво/дясно.


P.S. Пише се treble, а tremble е една друга работа

[Lost]

Да, прав си, с Bass се мести между предни и задни. Volume то също се издърпва, но пак си е volume, явно е повредено. Радиото е същото като това от снимката, а за какво служи Treble като го издърпам?

[radi_nrj]

а за какво служи Treble като го издърпам?

Нещо свързано с CD Changer контрола.

[Lost]

Ясно, благодаря ти!

[anrus]

При дръпнат treble се регулира промяната в силата на звука в зависимост от скоростта на движение на автомобила, т.нар. gala. Касетофона получава този сигнал от датчика на скоростната кутия или от geber-а в таблото.

[Lost]

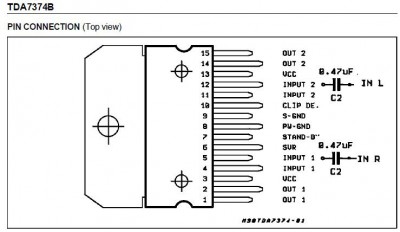

Ако някой иска да си върже Mp3 ето схемата която използвах. Това е pinout на НЧУ на касетофона

В моя случай използвах 2 кондензатора по 1мкф, обърнати с - към изхода на MP3 player-а защото с 0.47 нещо не се получиха нещата. Масата на куплунга връзвам на корпус. В момента всичко е ок, намалявам радиото докрай и си включвам устройството, без да е нужно да лъжа CD changer входа с разни PIC чипове.
