ел табло на венто

[kashimoto]

зех едно венто от търг на кат обаче е бая обрано и стигнах до ел.таблото,по точно до релетата ,те са на два реда над бушоните ,ама имам бая липси та ,ако ако някой мове да ми каже дали сичките трябва да ги има .при мен са на 1 ред над бъшоните ми липсват 2,3,4 .на 2 ред 2,4,5

[VW`VENTO]

Обозначение на релето върху панела:

1(13)* - Реле за включване на компресора на климатика;
2(72) - Реле-прекъсвач на стъклочистачката на задното стъкло;
3(32) - Реле за захранването на ЕБУ на двигателя;
4(18) - Реле за разтоварване на извода "Х" на контактния ключ;
5(43) - Не се ползва;
6(21),(22) - Реле-прекъсвач на пътепоказателите и на аварийнита сигнализация(21),
на аварийната сигнализация на ремаркето (22);
7(33) - Реле за включване на електродвигателя на умивателя на фаровете;
8(19),(99) - Реле-прекъсвач на стъклочистачката и умивателя на предното стъкло;
9(4),(29) - Реле за сигнализация за незатегнати обезопасителни колани;
10(15) - Реле за включване на фаровете за мъгла;
11(53) - Реле за включване на двутоновия звуков сигнал ** ;
12(67),(80),(167) - Реле за включване на горивната помпа;
13(53) - Реле включване на нагревателя на пълнителния тръбопровод (22)
или реле за блокиране на включването на стартера;
14(79) - Реле на ABC;
15(79) - Реле на хидравличната помпа на ABC;
16(79) - Реле на ABC
17 - Предпазители на клапаните и на помпата на АВС;
18 - Предпазители за електрозадвижване на регулатора на седалката и на климатика;
19 - Не се ползва;
20 - Реле за включване на стартера и на светлините за заден ход;
21 - Реле за включване на спиралите за нагряване на кислородния датчик (ламбда-сондата);
22 - Не се ползва;
23 - Не се ползва;
24 - Реле за включване на електрозадвижването на стъклоподемниците;
(*)
(**) - в скобите е посочен наомерът върху кутията на релето;
- При еднотонов звуков сигнал вместо реле се поставя мост с щифтове;


Бушони-Голф3/Венто

1.Лява къса светлина, регулатор на височината на левия фар-10A
2.Дясна къса светлина, регулатор на височината на десен фар-10A
3.Осветление на номера и на таблото-10A
4.Задна чистачка, осветление на жабката-15A
5.Интервал на предни чистачки-15A
6.Парно, климатик-20A
7.Предна/задна габаритна светлина-дясна страна-10A
8.Предна/задна габаритна светлина-лява страна-10A
9.Нагревател на задното стъкло-20A
10.Фарове за мъгла-15A
11.Дясна дълга светлина-10A
12.Лява дълга светлина-10A
13.Клаксон-15A
14.Светлини за заден ход, външни огледала, подгрев на седалките-10A
15.Електроника на двигателя-10A
16.Контр, лампа на ABS и за вдигната ръчна/износени накладки, MFA-15A
17.Мигачи-10A
18.Бензинова помпа, ламбда-сонда с подгрев-20A
19.Климатична уредба, вентилатор(тоя дето е при радиатора)-30A
20.Спирачни светлини-10A
21.Плафони, часовник, ел.антена, запалка-30A
22.Радио-10A

[ceci4]

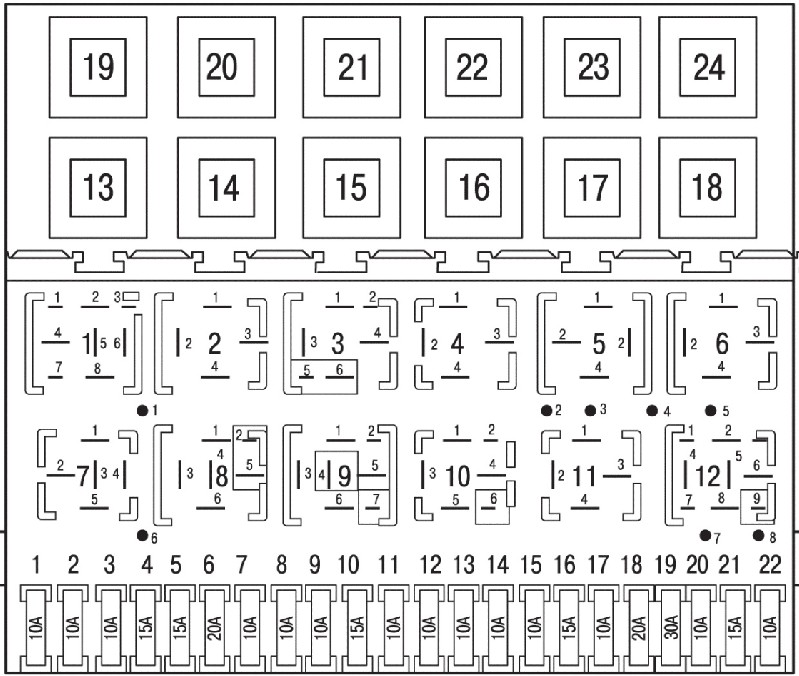

Ще допълня с картинка

[kashimoto]

мерсии

[kris11]

Да ама не ;
При мен на 9 та позиция има реле с надпис 36 и не е за колани , не установих за какво. Освен да е за приопатрона на ербезите ???
На поз.10 има малко реле без надпис - не е за халогенни - не можах да установя за какво /няма фабрично фарове за мъгла, няма и изтеглени кабели/ аз ги теглих и се пускат с друго реле, когато не са откраднати.
Няма го и оня прословут мост за 2 секционните фарове - там е малкото реле на поз.10

[swifter]

Реле 36 е зумер за забравени вкл. фарове.

http://www.a2resource.com/electrical/CE2.html

На Позиция 10, предполагам че вместо мост на 3 и 4, са сложили реле за да може да работи задния фар за мъгла.


За да работят къси и дълги, нва двусекционни фарове, едновременно се прави:

[ventotdi]

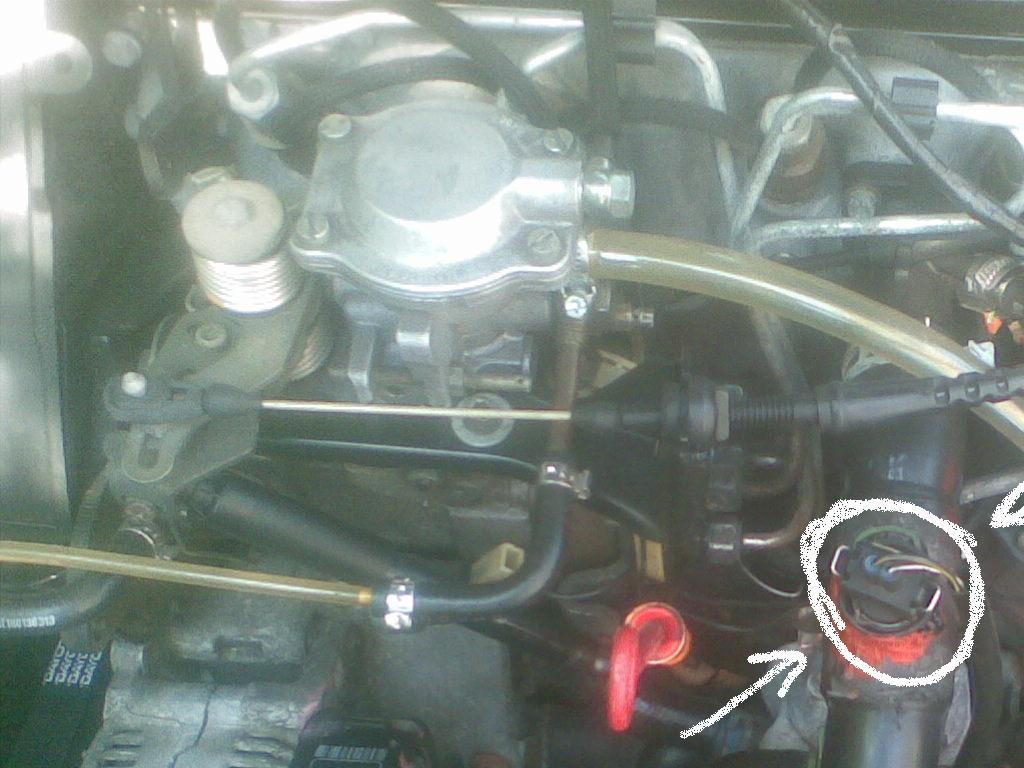

А колеги бушона на това нещо къде се намира

[G3]

На реле 12 за бенз помпа кое от крачетата е за захранване на релето - или по точно на кое краче се подава ток за да затвори веригата следователно бенз помпа тръва ? колата е мк3 2e мотор , релето е с общо4 крачета 2 медни 1 тънко и 1 по-дебело

[swifter]

На реле 12 за бенз помпа кое от крачетата е за захранване на релето - или по точно на кое краче се подава ток за да затвори веригата следователно бенз помпа тръва ? колата е мк3 2e мотор , релето е с общо4 крачета 2 медни 1 тънко и 1 по-дебело

На този линк можеш да намериш всичко, което ти е нужно. За да те олесня, да не четеш предишните постове, ето:

http://www.a2resource.com/electrical/CE2.html



ПОЗИЦИЯ №12:

12 Fuel Pump Relay (80, 67 or 167)
1 Main Fusebox Starter Power (not used)
2 Main Fusebox Start/Run Power
3 To ECU (Fuel Pump Turn-On)
4 To Fuse 18, Fuel Pump, Oxygen Sensor Heater
5 G2/6 (not used)
6 Main Fusebox Battery Power From 30B
7 G2/7, T1 (not used)
8 Main Fusebox Ground (not used)
9 M/4, U1/8, G2/5 (not used)

[low_creep]

Колеги вчера от една автоморга си взех тази прословута пластинка за фаровете дето не гаснат късите като мина на дълги , но странното е че тези ми дадоха две части (пластинки) и сега се чудя каде да ги сложа (набия) ?
Благодаря предварително

[swifter]

Колеги вчера от една автоморга си взех тази прословута пластинка за фаровете дето не гаснат късите като мина на дълги , но странното е че тези ми дадоха две части (пластинки) и сега се чудя каде да ги сложа (набия) ?
Благодаря предварително

Хора, не четете ли? Малко по-нагоре в темата пише:

от ceci4:


от swifter:
На Позиция 10, мост на 3 и 4 за да може да работи задния фар за мъгла.
мост на 2 и 6 за да светят къси и дълги заедно

За да работят къси и дълги, нва двусекционни фарове, едновременно се прави:
