Как се вързва това реле ?

[garsona]

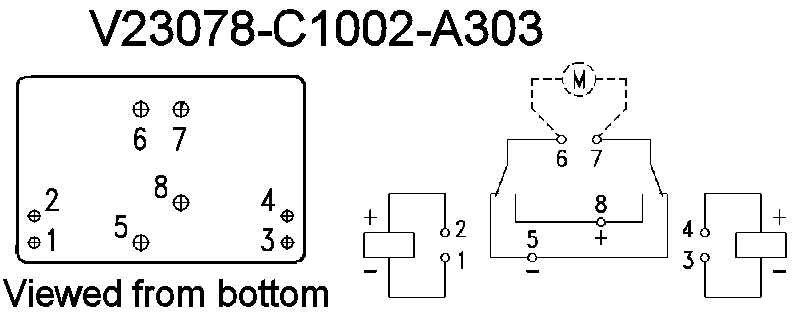

Rele RV23078.gif (7.87 KиБ) Видяна 1623 пъти

Моля помагайте как да вържа релето , смисал с 3-позиционен бутон за обръщане на поляритета , интересува ме подробно да ми обясни някой кой номер каде вързвам , каде вързвам плюсовете и минусите защото не мога нещо да се справя а имам нужда !

[Mihailov78]

примерно така:


5 и 8 си ги връзваш към + и - за захранване на мотора (ако е мотор товара).

[jijibs]

Да допълня само, колегата: към 8 и 5 също се подават, съответно + и - , иначе само ще управляваш контактите, без да работи ел.мотора.

[garsona]

Мерси колеги ще видя какво става като направя схемата , мисля го как да управлявам ел стъклото без платка смисал само с реле !

[Mihailov78]

Мерси колеги ще видя какво става като направя схемата , мисля го как да управлявам ел стъклото без платка смисал само с реле !

Ще работи Той бутона ти е като на схемата, но има средно положение в което не е свързан към нито единия извод, а е в неутрална позиция.

[garsona]

Значи същото реле от по-горе дето питах не можах да намеря , всех си две релета nvf4-2c-z40a http://www.image.micros.com.pl/_icon_au ... nvf4-2.jpg и сега ми е чуденка как да ги вържа едно за друго и как да направя схема като по-горе за да си вържа най-после ел стъклото .

[jijibs]

Схемата си е същата. Просто си измери на кои изводи ти е бобината на релето, общия край и нормално отворения и нормално затворените контакти. Просто имаш две отделни релета, а не както в първия случай, където двете са в един корпус.

[garsona]

Е точно тва не мога да разбера , и искам конкретна помощ кое краче на релето за каде е , горната схема я разбрах там е по-лесно , ама на релето има схема дет нищо не се разбира !

[Mihailov78]

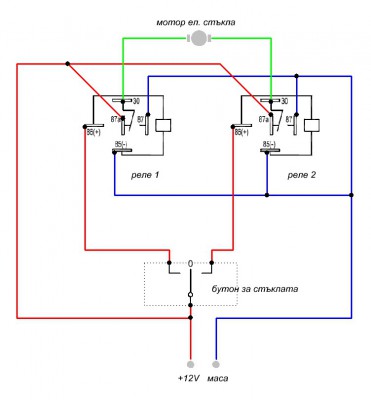

Здравей, ето я схемата за твойте релета:

[garsona]

AAa нечовек си мерси много
