Разклонение на ток 12v към 5 консуматора?

[chefito]

Колеги, трябва от траф 12v 50W, да подам ток към 5 консуматора /камери за видеонаблюдение/. Какво разклонение ми трябва и как да го направя най-правилно и коректно според изисквания за правилно боравене с ток?

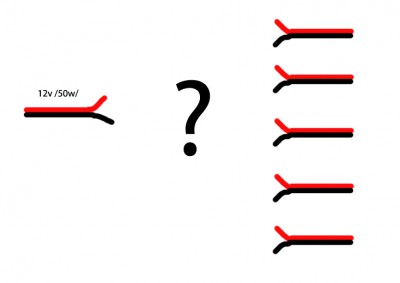

драсканица за пояснение:

[myrshavija]

Най-просто казано - всички черни кабели заедно и всички червени заедно.

[Bai Sando]

Да.Така нареченото успоредно свързване

[chefito]

Дам, това е ясно, но ако взема да запоявам и изолирам ще настане грозотия и понеже е на тавана ще е много неудобно за ремонт. Имам нужда от някакъв разклонител, но не знам какво точно ми трябва.

[lent]

В такъв случай калайдисваш краищата и нареждаш кабелите на един бял ПВЦ клеморед 2.5мм2 с мостчета.После клемореда поместваш в някаква "ревизийка" и това е.

[chefito]

В такъв случай калайдисваш краищата и нареждаш кабелите на един бял ПВЦ клеморед 2.5мм2 с мостчета.После клемореда поместваш в някаква "ревизийка" и това е.

В момента е така направено, всички краища са завряни в една по-голяма устер клема, но не ми допада така. Трябва да има някъв разклонител. Надявам се.

[myrshavija]

Да, има разклонители - купуваш един такъв, слагаш 5 щепсела на кабелите и включваш.

[chefito]

Значи да разбирам, че за по-малък волтаж няма някакви готови решения и ще трябва да се прилемезва :( Неприятно. Ще майсторя нещо.

[chefito]

По принцип се използват такива:



Но е мега неудобно на тавана под улуците да припоявам 6 букси, особено такива фини.

[Winner25]

Както е писал колегата lent. Вземаш една клема, от едната страна нареждаш 5-те кабела, от другата правиш мост между 5-те. Не знам дали се продават някакви готови пластини, но ако няма може и кабел да се ползва за мост.

[chefito]

Както е писал колегата lent. Вземаш една клема, от едната страна нареждаш 5-те кабела, от другата правиш мост между 5-те. Не знам дали се продават някакви готови пластини, но ако няма може и кабел да се ползва за мост.

Да, това остава за сега най-добро решение. Основното, което исках да разбера, е дали съществува готов продукт за подобна свръзка. Явно няма.

[Bai Sando]

Другия начин е да си купиш 5 малки букси

После 5 малки мъжки от тоя вид (за камерите)

Първите ги монтираш в една малка кутийка и ето ти разклонител

[chefito]

Намерено. Ebay. Благодаря, колеги!

[chefito]

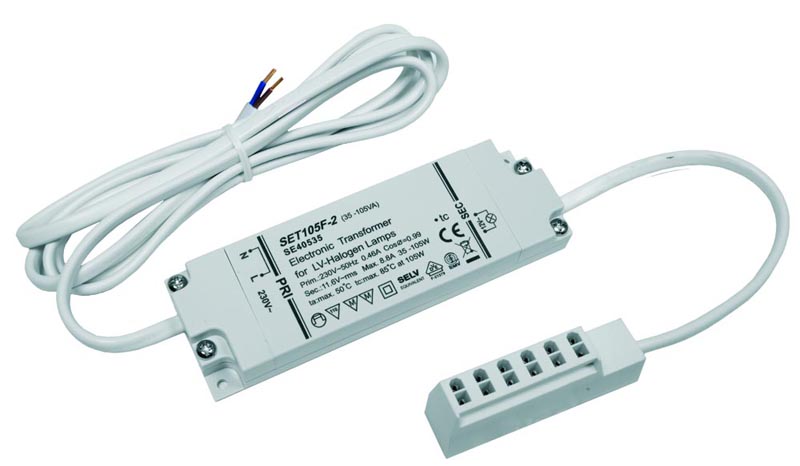

Ето и вариант с траф направо:



AC е но предполагам има и DC.

[Stivi]

И тези кабели ако няма да ги разкачаш "ката ден" за какво ти е да ги връзваш с устер клеми или тази изгъзица от нета като хората правят инсталации за къщи с по 30 киловата с просто усукване на кабелите и няма проблеми "доживот"
