VW Скенер

[absent]

Здравейте колеги , реших да си покажа проекта който е още в процес на изработка , идеята е взаимствана от http://www.vw-scaner.narod.ru/ Георгием Гайдаренко подобрена от Павлом Лавровичем (Cyber_RAT) и накрая малко от мен . Това е скенер VAG 1551 който работи с ECU по протокол KWP1281 , на кратко това е портативен скенер със собствен дисплей на базата на микроконтролер Atmega 8515. Със него могат да се четат и изтриват грешки от ECU , четене и изтриване на грешки на спирачната система ( ABS ), Както казах в момента е в процес на реализиране ( направена е хардуерната част ) все още не е изпробвано с връзка към ECU на колата ( В случая Golf 3 AAM ) . Ето като начало две снимки :

[nebeto]

бларово,изглежда полезно.Каква е разликата между този скенер и ВАГ-КОМ кабела?

[absent]

Не е нужен компютър включва се директно към диагностичната букса , може да се носи дори в джоба .

[kris11]

няма и графика

[horor1991]

Извинявай за глупавия ми въпрос. А примерно може ли да го поставиш в колата и да седи като бордови компютър

[da4ko]

Това е много интересно! Ще следя развитието на темата с интерес! Обаче повечето от препратките в тоя линк не работят и не успях да му разгледам схемата та да разберем какви са му възможностите ...
Успехи!

[absent]

Извинявай за глупавия ми въпрос. А примерно може ли да го поставиш в колата и да седи като бордови компютър

Може аз съм замислил нещо подобно , Иначе в момента няма развитие по устройството защото чакам другата седмица да ми доставят два елемента

[absent]

Това е много интересно! Ще следя развитието на темата с интерес! Обаче повечето от препратките в тоя линк не работят и не успях да му разгледам схемата та да разберем какви са му възможностите ...
Успехи!

[absent]

Скенера е завършен и вече работи свързва се с колата по късно като завърша и кутията ще сложа клип как работи .
сега съм се заел с правенето на кутия от стар мултимер . ще съм благодарен за идеи относно изгледа на уреда отпред , сега съм се спрял на това :
Бутони от стара елка 13 на 13 мм
ресет и контраст отвори 2.5 мм
размери на лепенката 11,1 на 7,2 см

Така изглежда оригиналната лепенка на мултимера след като се измисли дизайна ще я дам на рекламна фирма за изработката и ще я залепя на нейно място .

Мултимера.
Колеги ще съм благодарен за идеи на изгледа на лепенката

http://vwts.ru/forum/index.php?showtopic=27073

[absent]

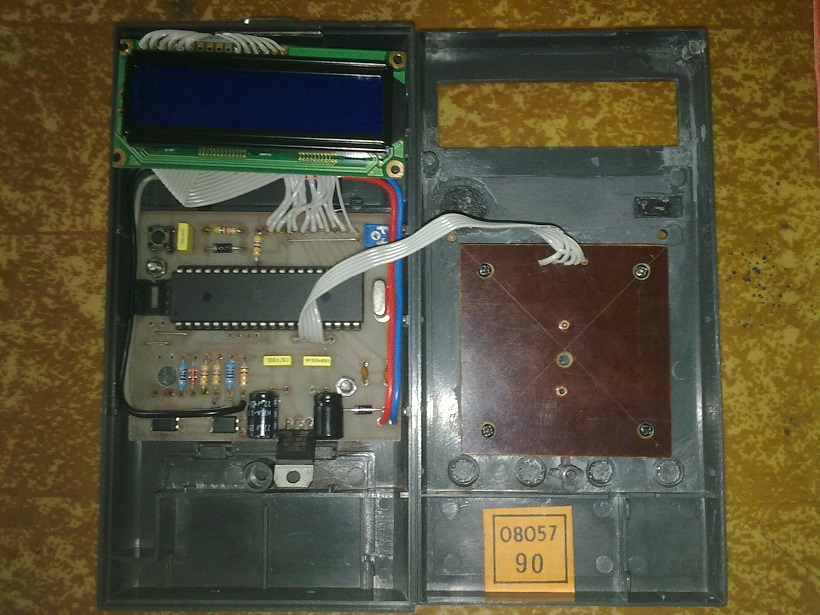

Изработката на кутията е готова остана ми да дам на някой рекламна фирма изработката на лепенката .

Ето и какви грешки ми дава при свързването

След като измисля и дизайна на лепенката ще кача клип как работи
